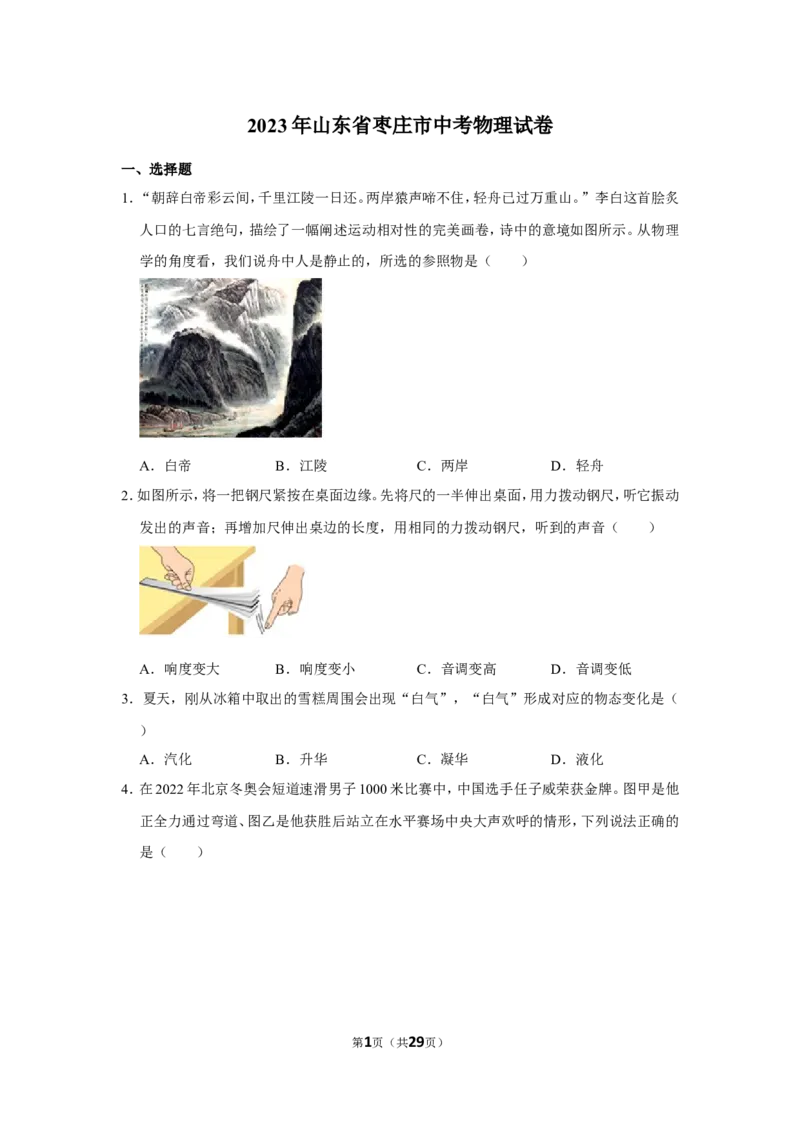

2023 年山东省枣庄市中考物理试卷
一、选择题
1．“朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重山。”李白这首脍炙
人口的七言绝句，描绘了一幅阐述运动相对性的完美画卷，诗中的意境如图所示。从物理
学的角度看，我们说舟中人是静止的，所选的参照物是（ ）
A．白帝
B．江陵
C．两岸
D．轻舟
2．如图所示，将一把钢尺紧按在桌面边缘。先将尺的一半伸出桌面，用力拨动钢尺，听它振动
发出的声音；再增加尺伸出桌边的长度，用相同的力拨动钢尺，听到的声音（ ）
A．响度变大
B．响度变小
C．音调变高
D．音调变低
3．夏天，刚从冰箱中取出的雪糕周围会出现“白气”，“白气”形成对应的物态变化是（
）
A．汽化
B．升华
C．凝华
D．液化
4．在2022 年北京冬奥会短道速滑男子1000 米比赛中，中国选手任子威荣获金牌。图甲是他
正全力通过弯道、图乙是他获胜后站立在水平赛场中央大声欢呼的情形，下列说法正确的
是（ ）
第1页（共29页）
A．运动员通过弯道的过程处于平衡状态
B．运动员通过弯道时有惯性，站立时没有惯性
C．站立时他受到的重力和冰面对他的支持力是一对平衡力
D．站立时他对冰面的压力和冰面对他的支持力是一对平衡力
5．如图所示的光现象中，与小孔成像原理相同的是（ ）
A．
树荫下的圆形光斑
B．
水中桥的倒影
C．
水中“弯折”的筷子D．
雨后的彩虹
6．掉在地上的弹性小球会跳起，但是越跳越低。如图所示为小球在地面弹跳的频闪照片，下
列说法不正确的是（ ）
A．小球越跳越低，说明小球的机械能逐渐减少
B．从A 点运动到B 点，小球的重力势能转化为动能
C．经过相同高度的B、C 两点时，小球的重力势能相同
D．经过相同高度的B、C 两点时，小球的动能相同
第2页（共29页）
7．现在的电动自行车为了安全设计了双钥匙电动安全锁，这里的钥匙相当于“开关”，只有
两把钥匙同时使用（开关闭合）才能开锁。以下符合设计要求的电路图是（ ）
A．
B．
C．
D．
8．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片
P 向b 端滑动时，下列说法正确的是（ ）
A．电压表V 的示数变小，电流表A1的示数变小
B．电压表V 的示数变大，电流表A2的示数不变
C．电压表V 的示数不变，电流表A1的示数变大
D．电压表V 的示数与电流表A2的示数之比不变
9．我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电磁弹射器的弹射
车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力
而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（ ）
A．
第3页（共29页）
B．
C．
D．
10．关于能源、信息、新材料和航天，下列说法正确的是（ ）
A．核能和地热能都是可再生能源
B．核潜艇是利用原子核发生聚变来获取动力的
C．弯曲的光导纤维也能传输信息，说明光可以沿曲线传播
D．中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
11．如图甲所示的电路中，电源电压不变，小灯泡L 的阻值不变，滑动变阻器R 的规格是
“100Ω 1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范
围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说
法正确的是（ ）
A．电源电压为6V
第4页（共29页）
B．小灯泡的电阻为10Ω
C．小灯泡的额定功率为1.8W
D．整个电路电功率最小时，20s 内滑动变阻器消耗的电能为12J
12．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活
动。在某校一次安全用电知识的“对”、“错”抢答比赛中，下列选项应答“对”的是（
）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C．家庭电路的开关，接在零线或火线上都可以
D．雷雨天气可以打着雨伞在开阔地上行走
二、填空题
13．小明用如图甲所示的实验装置探究水沸腾的特点，当水沸腾时，温度计的示数如图乙所
示，由此可知水的沸点是 ℃，用酒精灯持续加热，水的温度 。
14．为全面推进“乡村振兴”工程，加快农业农村绿色发展，我市部分农村地区已经使用上
了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为20℃的水加热到
100℃，水吸收的热量是 J；消耗了0.03m3的天然气，则此天然气灶的热
效率为 。[水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3]
15．用冰取火，似乎不可思议，但这绝非传。据晋代张华的《博物志》记载，我国古代就把冰块
制成透镜，利用透镜对光的 作用将物体点燃，如图所示。此类透镜应用非常广
泛，用它制作的眼镜片可以用来矫正 眼；照相机的镜头也相当于这类透镜，用
照相机拍照时，胶片上形成 （填像的性质）。
第5页（共29页）
16．壮丽辉煌的咸阳宫曾巍然矗立于八百里秦川，司马迁在《史记》中有关于这座宫殿的描述。
如图是我们的祖先在建造宫殿时搬动巨大木料的劳动情境示意图，他们通过横杆、支架、
石块等，将巨木的一端抬起，垫上圆木，以便将其移到其他地方，请分析：
（1）支架下端垫有底面积较大的石块，其目的是为了 压强；
（2）支架上的横杆其实是 杠杆（选填“省力”、“费力”或“等臂”）；
（3）如果他们无法将巨木抬起，请你提出一个抬起巨木的改进方案： 。
17．如图所示，给试管内水加热至一定程度，发现试管口木塞会被推出。给水加热是通过
的方式使水的内能增加；四冲程内燃机的 冲程与上述实验木塞被推出过程的
能量转化相同。
18．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P 从b 点滑向a 点的过程
中，两个电压表示数随电流表示数变化的图像如图乙所示。
第6页（共29页）
（1）图乙中 （选填“dc”或“ec”）表示电压表V1的示数随电流表示数变化的
图像；
（2）该电路消耗的最大总功率与最小总功率之比为 。
二、作图与探究题：本题共6 小题，共18 分。
19．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组
“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反
射后的光路图。
20．我市山区在精准扶贫政策扶持下，种植的大樱桃喜获丰收，小明想知道大樱桃的密度，他
用天平和量筒进行了如下实验。
第7页（共29页）
（1）把天平放在水平桌面上，先把游码放到标尺左端的 处，发现指针在分度
盘的位置如图甲所示，应该向 旋动平衡螺母，使横梁平衡；
（2）用调好的天平测大樱桃的质量，当右盘中所加砝码和游码的位置如图乙所示时，天平
恢复平衡，则大樱桃的质量为 g；
（3）将用细线拴好的大樱桃放入装有60mL 水的量筒中，水面上升到如图丙所示位置。根
据测量结果可知大樱桃的密度为 g/cm3；
（4）小丽同学设计了另一种实验方案：她先用天平正确测出了大樱桃的质量m，再将用细
线拴好的大樱桃放入空量筒中，然后向量筒内倒入适量的水，水面到达V1刻度线处，接着
将大樱桃提出，水面下降到V2刻度线处，进而测出大樱桃的体积，并计算出大樱桃的密度，
则小丽所测大樱桃的密度值与真实值相比 （选填“偏大”或“偏小”）；
（5）小明回家后，还想测出妈妈手镯的密度，他找到家里的电子秤，称出手镯的质量是
48.0g，又借助细线、水、玻璃杯，进行了如图丁、戊所示的实验操作，测出了手镯的体积，
则手镯的密度是 g/cm3。
21．在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流
通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用
甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容
器中密封着等量的空气，U 形管中液面高度的变化反映密闭空气温度的变化。
第8页（共29页）
（1）要探究电热与电阻的关系。应选用 组合，并将它们 接到电源
两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置
U 形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下，
。
（3）实验中通过观察U 形管中液面高度的变化反映密闭空气温度的变化，在研究许多物
理问题时都会用到这种方法，下列实例采用研究方法与此相同的是 。
A．探究电流与电压、电阻的关系
B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线”
D．探究平面镜成像的特点
22．提高机械效率可以充分发挥机械设备的作用，对节能减排、提高经济效益有重要的意义。
某科技创新小组根据生活经验和客观事实，对影响滑轮组机械效率的因素作出如下猜想：
猜想Ⅰ：滑轮组的机械效率与物体被提升的高度有关
猜想Ⅱ：滑轮组的机械效率与动滑轮的重力有关
猜想Ⅲ：滑轮组的机械效率与所提物体的重力有关
根据猜想，运用如图甲、乙、丙所示的装置进行了实验探究，测得的实验数据如下表所示。
实验次数
钩码的重力
G/N
钩码上升高度
h/m
绳端拉力F/N 绳端移动的距
离s/m
机械效率η
1
2
0.1
0.90
0.3
74.1%
2
4
0.1
1.50
0.3
88.9%
3
4
0.1
1.25
0.4
4
4
0.2
1.50
0.5
88.9%
（1）实验时应沿竖直方向 缓慢向上拉动弹簧测力计；
（2）分析表中数据可知：第3 次实验是利用了图 的装置完成的，它的机械效率η
＝ ；
第9页（共29页）
（3）比较2、4 两次实验数据，可验证猜想I 是 （选填“正确”或“错误”）的；
（4）通过比较 （填实验序号）两次实验数据得出结论：同一滑轮组提升重物时，
物重越大，滑轮组的机械效率越高；
（5）通过比较2、3 两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越重，
滑轮组的机械效率 。
23．用弹簧测力计挂着一个长方体金属块，沿竖直方向缓慢浸入盛有适量水的圆柱形平底薄
壁容器中，直至完全浸没（水未溢出），如图甲所示。通过实验得出金属块下表面浸入水中
的深度h 与其排开水的体积V 排的关系，如图乙所示。已知金属块的质量为0.4kg，容器的
底面积与金属块的底面积之比为5：1，ρ 水＝1.0×103kg/m3，g 取10N/kg。求：
（1）金属块所受的重力；
（2）金属块的下表面浸入水中的深度为2cm 时，弹簧测力计的示数；
（3）金属块刚浸没时，金属块底部受到水的压强；
（4）金属块浸没后与金属块浸入之前比较，水对容器底部的压强增加了多少。
24．体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创
第10页（共29页）
新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒
定，定值电阻R0＝5Ω，R 为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量
程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N 时，R0消耗的电功率为多少；
（3）此体重计所能测量的最大体重为多少。
第11页（共29页）
2023 年山东省枣庄市中考物理试卷
参考答案与试题解析
一、选择题
1．“朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重山。”李白这首脍炙
人口的七言绝句，描绘了一幅阐述运动相对性的完美画卷，诗中的意境如图所示。从物理
学的角度看，我们说舟中人是静止的，所选的参照物是（ ）
A．白帝
B．江陵
C．两岸
D．轻舟
【解答】解：从物理学的角度看，我们说乘船的人是静止的，即人相对于船的相对位置没有
改变，故是选择船（轻舟）为参照物的，故ABC 不符合题意；
故选：D。
2．如图所示，将一把钢尺紧按在桌面边缘。先将尺的一半伸出桌面，用力拨动钢尺，听它振动
发出的声音；再增加尺伸出桌边的长度，用相同的力拨动钢尺，听到的声音（ ）
A．响度变大
B．响度变小
C．音调变高
D．音调变低
【解答】解：将一把钢尺紧紧按在桌面上，一端伸出桌面适当的长度，拨动钢尺，就可听到
钢尺振动发出的声音；保持钢尺振动的幅度大致相同，增大钢尺伸出桌边的长度，则钢尺
振动得越慢，因此听到声音的音调变低。
故选：D。
3．夏天，刚从冰箱中取出的雪糕周围会出现“白气”，“白气”形成对应的物态变化是（
）
第12页（共29页）
A．汽化
B．升华
C．凝华
D．液化
【解答】解：
“白气”是空中的水蒸气遇到冷的雪糕形成的小水滴，属于液化现象。
故选：D。
4．在2022 年北京冬奥会短道速滑男子1000 米比赛中，中国选手任子威荣获金牌。图甲是他
正全力通过弯道、图乙是他获胜后站立在水平赛场中央大声欢呼的情形，下列说法正确的
是（ ）
A．运动员通过弯道的过程处于平衡状态
B．运动员通过弯道时有惯性，站立时没有惯性
C．站立时他受到的重力和冰面对他的支持力是一对平衡力
D．站立时他对冰面的压力和冰面对他的支持力是一对平衡力
【解答】解：A．运动员过弯道时，其运动状态在发生变化，处于非平衡状态，故A 错误；
B：物体保持原来状态不变的性质是惯性，惯性是物体本身具有的性质，物体的惯性一直
存在，与物体的运动状态无关，故B 错误；
C：运动员站立时，处于平衡状态，受到的重力和冰面对他的支持力大小相等、方向相反，
且作用在运动员上，两个力是一对平衡力，故C 正确；
D：站立时他对冰面的压力作用在冰面上，冰面对运动员的支持力作用在运动员上，两个
力作用在不同的物体上，两个力不是一对平衡力，故D 错误。
故选：C。
5．如图所示的光现象中，与小孔成像原理相同的是（ ）
A．
树荫下的圆形光斑
B．
水中桥的倒影
第13页（共29页）
C．
水中“弯折”的筷子D．
雨后的彩虹
【解答】解：小孔成像原理是光沿直线传播。
A：树荫下的圆形光斑是光沿直线传播形成的，与小孔成像的原理相同，故A 正确；
B：水中桥的倒影是光的反射，与小孔成像的原理不相同，故B 错误；
C：水中“弯折”的筷子是光的折射形成的，与小孔成像的原理不相同，故C 错误；
D：雨后的彩虹是光的折射形成的，与小孔成像的原理不相同，故D 错误。
故选：A。
6．掉在地上的弹性小球会跳起，但是越跳越低。如图所示为小球在地面弹跳的频闪照片，下
列说法不正确的是（ ）
A．小球越跳越低，说明小球的机械能逐渐减少
B．从A 点运动到B 点，小球的重力势能转化为动能
C．经过相同高度的B、C 两点时，小球的重力势能相同
D．经过相同高度的B、C 两点时，小球的动能相同
【解答】解：A．小球起跳时，由于与空气的摩擦，在弹跳的过程中部分机械能转化为内能，
所以机械能逐渐减少，故A 正确；
B：从A 点运动到B 点，小球做加速运动，速度变大，动能增加，高度减小，重力势能减小，
即小球的重力势能转化为动能，故B 正确；
C：B、C 两点高度相同，小球的质量不变，所以B、C 两点小球的重力势能相同，故C 正确；
D：小球从B 点运动到C 点时，由于与空气的摩擦，机械能逐渐减少，由于B、C 两点高度
相同，所以B、C 两点小球的重力势能相同，而C 点的机械能小于B 点，所以C 点的动能
小于B 点的动能，故D 错误。
故选：D。
第14页（共29页）
7．现在的电动自行车为了安全设计了双钥匙电动安全锁，这里的钥匙相当于“开关”，只有
两把钥匙同时使用（开关闭合）才能开锁。以下符合设计要求的电路图是（ ）
A．
B．
C．
D．
【解答】解：根据题意可知，两把钥匙同时使用（开关闭合）才能开锁，故两钥匙（开关）应串
联后再与电动机串联，故C 正确。
故选：C。
8．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片
P 向b 端滑动时，下列说法正确的是（ ）
A．电压表V 的示数变小，电流表A1的示数变小
B．电压表V 的示数变大，电流表A2的示数不变
C．电压表V 的示数不变，电流表A1的示数变大
D．电压表V 的示数与电流表A2的示数之比不变
【解答】解：
由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测
R1支路的电流；
ABC、因电源电压保持不变，所以滑片移动时，电压表V 的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流
表A2的示数不变；
第15页（共29页）
当滑动变阻器R2的滑片P 向b 滑动时，变阻器接入电路中的电阻变大，由I＝
可知，通
过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即
电流表A1的示数变小；故ABC 错误；
D、电压表示数不变，电流表A2的示数不变，则电压表V 的示数与电流表A2的示数之比
不变，故D 正确。
故选：D。
9．我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电磁弹射器的弹射
车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力
而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（ ）
A．
B．
C．
D．
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射
第16页（共29页）
车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受
力而运动。
A、图A 是奥斯特实验，说明电流周围存在磁场，故A 不符合题意；
B、图B 是探究电磁铁磁性强弱与线圈匝数的关系，故B 不符合题意；
C、图C 有电源，通电导体在磁场中受力运动，是电动机原理，故C 符合题意；
D、图D 没有电源，是探究电磁感应现象的实验，故D 不符合题意。
故选：C。
10．关于能源、信息、新材料和航天，下列说法正确的是（ ）
A．核能和地热能都是可再生能源
B．核潜艇是利用原子核发生聚变来获取动力的
C．弯曲的光导纤维也能传输信息，说明光可以沿曲线传播
D．中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
【解答】解：A．核能的核燃料是不可再生能源，故A 错误；
B：核潜艇是利用原子核发生裂变来获取动力的，故B 错误；
C：弯曲的光导纤维也能传输信息，是因为光发生了反射，故C 错误；
D：电磁波可以在真空中传播，所以天空站和地面之间的信息传递是通过电磁波完成的，
故D 正确。
故选：D。
11．如图甲所示的电路中，电源电压不变，小灯泡L 的阻值不变，滑动变阻器R 的规格是
“100Ω 1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范
围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说
法正确的是（ ）
A．电源电压为6V
B．小灯泡的电阻为10Ω
第17页（共29页）
C．小灯泡的额定功率为1.8W
D．整个电路电功率最小时，20s 内滑动变阻器消耗的电能为12J
【解答】解：A．由题意及图中数据可得，当滑动变阻器接入电路的电阻为20Ω 时，通过电
阻的电流为0.3A，则滑动变阻器两端的电压为：U＝IR＝0.3A×20Ω＝6V；
而电源电压应该大于6V，故A 错误；
B：由题意及欧姆定律可得：U＝I1RL+I1R1＝0.3A×RL+0.3A×20Ω——————①；
当电路中的电流I2＝0.1A 时，根据串联电路的电压特点和欧姆定律可知，电源电压U＝
I2RL+I2R2＝0.1A×RL+0.1A×100Ω——————②
①②联立，解得：RL＝20Ω、U 电＝12V，故B 错误；
C：由题意可得，要保证电路安全且灯泡正常发光，则通过灯泡的电流最大为其额定电流，
结合上述分析可得，小灯泡的额定电流为0.3A，额定电压为：U 额＝U 电﹣U＝12V﹣6V＝
6V；
则小灯泡的额定功率为：P 额＝U 额I 额＝6V×0.3A＝1.8W，故C 正确；
D：整个电路中电源电压不变，当电流最小时，功率最小，由题意可得，电功率最小时，20s
内滑动变阻器消耗的电能为：W＝Pt＝U 电I 小t＝12V×0.1A×20s＝24J，故D 错误。
故选：C。
12．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活
动。在某校一次安全用电知识的“对”、“错”抢答比赛中，下列选项应答“对”的是（
）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C．家庭电路的开关，接在零线或火线上都可以
D．雷雨天气可以打着雨伞在开阔地上行走
【解答】解：A．家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发
生了短路，故A 错误；
B：三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防
止因漏电导致金属外壳带电而发生触电事故，故B 正确；
C：家庭电路的开关，一定要接在火线上，故C 错误；
D：打雷时，一定要第一时间远离空旷的地方，尽快走进室内躲避，同时举起雨伞等于增加
了身体的高度，也会使人增加被雷直接击中的可能，故D 错误。
第18页（共29页）
故选：B。
二、填空题
13．小明用如图甲所示的实验装置探究水沸腾的特点，当水沸腾时，温度计的示数如图乙所
示，由此可知水的沸点是
98
℃，用酒精灯持续加热，水的温度 不变 。
【解答】解：由图可得，温度计的分度值为1℃，示数为98℃，此时水已经沸腾了，说以水的
沸点为98℃；水沸腾时，虽然继续吸收热量，但温度不变。
故答案为：98；不变。
14．为全面推进“乡村振兴”工程，加快农业农村绿色发展，我市部分农村地区已经使用上
了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为20℃的水加热到
100℃，水吸收的热量是
6.72×10
5
J；消耗了0.03m3的天然气，则此天然气灶的热效率
为
32%
。[水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3]
【解答】解：
（1）水吸收的热量：Q 吸＝c 水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝
6.72×105J；
（2）0.03m3天然气完全燃烧放出的热量：Q 放＝Vq＝0.03m3×7.0×107J/m3＝2.1×106J；
燃气灶烧水的效率：η＝
＝
×100%＝32%。
故答案为：6.72×105；32%。
15．用冰取火，似乎不可思议，但这绝非传。据晋代张华的《博物志》记载，我国古代就把冰块
制成透镜，利用透镜对光的 会聚 作用将物体点燃，如图所示。此类透镜应用非常广泛，
用它制作的眼镜片可以用来矫正 远视 眼；照相机的镜头也相当于这类透镜，用照相
机拍照时，胶片上形成 倒立缩小的实像 （填像的性质）。
第19页（共29页）
【解答】解：由于凸透镜对光有会聚作用，可以把冰块削成凸透镜形状，把太阳光会聚在焦
点上，就可以点燃物体。
远处物体通过人眼所成的像成在视网膜的后方，为远视眼。为了使像成在视网膜上，需要
佩戴对光线具有会聚作用的凸透镜。
照相机的镜头相当于一个凸透镜，其原理是物体在凸透镜的2 倍焦距以外，像成在另一侧
的1 倍焦距和2 倍焦距之间，成一个倒立、缩小的实像。
故答案为：会聚；远视；倒立缩小的实像。
16．壮丽辉煌的咸阳宫曾巍然矗立于八百里秦川，司马迁在《史记》中有关于这座宫殿的描述。
如图是我们的祖先在建造宫殿时搬动巨大木料的劳动情境示意图，他们通过横杆、支架、
石块等，将巨木的一端抬起，垫上圆木，以便将其移到其他地方，请分析：
（1）支架下端垫有底面积较大的石块，其目的是为了 减小 压强；
（2）支架上的横杆其实是 省力 杠杆（选填“省力”、“费力”或“等臂”）；
（3）如果他们无法将巨木抬起，请你提出一个抬起巨木的改进方案： 将支架支点左移 。
【解答】解：（1）支架下端垫有底面积较大的石块，是为了在压力相同的情况下，通过增大
受力面积来减小压强。
（2）支架上横杆的动力臂大于阻力臂，所以支架上的横杆相当于省力杠杆。
（3）如果他们无法将巨木抬起，可以将支点向左移动，增长动力臂，同时减小阻力臂，从而
更加省力。
故答案为：（1）减小；（2）省力；（3）将支架支点左移。
第20页（共29页）
17．如图所示，给试管内水加热至一定程度，发现试管口木塞会被推出。给水加热是通过
热传递 的方式使水的内能增加；四冲程内燃机的 做功 冲程与上述实验木塞被推出
过程的能量转化相同。
【解答】解：
（1）用酒精灯加热水的过程中，水从酒精灯火焰吸收热量，是通过热传递的方式使水的内
能增加的；
（2）试管口木塞会被推出时，水蒸气对软木塞做功，水蒸气的内能转化为软木塞的机械能，
则水蒸气内能变小；四冲程内燃机的做功冲程，高温高压的燃气推动活塞做功，将内能转
化机械能，与这个原理相同。
故答案为：热传递；做功。
18．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P 从b 点滑向a 点的过程
中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中
ec
（选填“dc”或“ec”）表示电压表V1的示数随电流表示数变化的图
像；
（2）该电路消耗的最大总功率与最小总功率之比为
3 ：
1
。
【解答】解：（1）由甲图可知，R0与R 串联，电压表V1测R0两端的电压，电压表V2测R 两
端的电压，电流表测电路中的电流，滑动变阻器滑片P 从b 点滑向a 点的过程中，滑动变
阻器R 接入电路的阻值变小，电路中的电流变大，而定值电阻的电压U＝IR，随着电流的
增大而增大，ec 表示电压表V1的示数随电流表示数变化的图像。
第21页（共29页）
（2）滑片P 在a 点时，电路中的电阻最小，电流最大，电流Ia＝0.3A，由P＝UI 可知，电路总
功率最大；
滑片P 在b 点时，电路中的电阻最大，电流最小，电流Ib＝0.1A，由P＝UI 可知，电路总功
率最小，则该电路消耗的最大总功率与最小总功率之比为：
＝
＝
＝
＝
。
故答案为：（1）ec；（2）3：1。
二、作图与探究题：本题共6 小题，共18 分。
19．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组
“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反
射后的光路图。
【解答】解：先过入射点画出法线，根据反射角等于入射角画出反射光线；入射到下面的镜
面，同理画出第二次反射光线，如图所示：
第22页（共29页）
20．我市山区在精准扶贫政策扶持下，种植的大樱桃喜获丰收，小明想知道大樱桃的密度，他
用天平和量筒进行了如下实验。
（1）把天平放在水平桌面上，先把游码放到标尺左端的 零刻度线 处，发现指针在分
度盘的位置如图甲所示，应该向 左 旋动平衡螺母，使横梁平衡；
（2）用调好的天平测大樱桃的质量，当右盘中所加砝码和游码的位置如图乙所示时，天平
恢复平衡，则大樱桃的质量为
10.6
g；
（3）将用细线拴好的大樱桃放入装有60mL 水的量筒中，水面上升到如图丙所示位置。根
据测量结果可知大樱桃的密度为
1.06
g/cm3；
（4）小丽同学设计了另一种实验方案：她先用天平正确测出了大樱桃的质量m，再将用细
线拴好的大樱桃放入空量筒中，然后向量筒内倒入适量的水，水面到达V1刻度线处，接着
将大樱桃提出，水面下降到V2刻度线处，进而测出大樱桃的体积，并计算出大樱桃的密度，
则小丽所测大樱桃的密度值与真实值相比 偏小 （选填“偏大”或“偏小”）；
（5）小明回家后，还想测出妈妈手镯的密度，他找到家里的电子秤，称出手镯的质量是
48.0g，又借助细线、水、玻璃杯，进行了如图丁、戊所示的实验操作，测出了手镯的体积，
则手镯的密度是
19.2
g/cm3。
【解答】解：（1）天平在使用之前，应将游码归零，故应先把游码放到标尺左端的零刻度线
处。
由图甲可知，此时指针指向分度盘的右侧，则此时天平左端轻，右端重，故此时应该向左
旋动平衡螺母，使横梁平衡。
（2）由图乙可知，游码的分度值为0.2g，故樱桃的质量为：m＝10g+0.6g＝10.6g。
（3）由图丙可知，樱桃的体积为：V＝70mL﹣60mL＝10mL＝10cm3。
第23页（共29页）
则樱桃的密度为：ρ＝
＝
＝1.06g/cm3；
（4）由测量过程可知，用细线将大樱桃从水中提出时，细线上会带出一部分水，使得量筒
中剩余的水变少，从而使得樱桃的体积测量值偏大，故由ρ＝
可得，会使得所测的樱桃
密度值与真实值相比偏小。
（5）由题意可知，手镯的质量为m0＝48.0g，由图丁、戊可知，手镯浸入水中后，电子秤的示
数变化量为：Δm＝668.5g﹣666g＝2.5g＝0.0025kg；
由受力分析可得，手镯所受浮力为：F 浮＝ρ 水gV 排＝Δmg＝0.0025kg×10N/kg＝0.025N；
故可得手镯的体积为：V 排＝V0＝
＝
＝2.5×10﹣6m3；
可得手镯的密度为：ρ0＝
＝
＝19.2g/cm3。
故答案为：（1）零刻度线；左（2）10.6；（3）1.06；（4）偏小；（5）19.2。
21．在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流
通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用
甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容
器中密封着等量的空气，U 形管中液面高度的变化反映密闭空气温度的变化。
（1）要探究电热与电阻的关系。应选用 甲、乙 组合，并将它们 串联 接到电源两
端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置
U 形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下，
通过导体的电流越大，产生的热量越多 。
第24页（共29页）
（3）实验中通过观察U 形管中液面高度的变化反映密闭空气温度的变化，在研究许多物
理问题时都会用到这种方法，下列实例采用研究方法与此相同的是
B
。
A．探究电流与电压、电阻的关系
B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线”
D．探究平面镜成像的特点
【解答】解：（1）要研究电热与电阻的关系，需要控制通过电阻的电流与通电时间相同，而
电阻的阻值不同，因此选用甲和乙组合，将它们串联接到电源两端进行实验。
（2）选用乙、丙组合，由于串联在电路中，可知通过电路乙中5Ω 电阻的电流大于通过丙中
5Ω 电阻的电流，当在通电时间相同的情况下，发现乙装置U 形管中液面高度变化大，可知
气压差越大，温度差越大，热量越多，可以得出的结论是：在电阻和通电时间相同时，通过
导体的电流越大，产生的热量越多。
（3）实验中通过观察U 形管中液面高度的变化反映密闭空气温度的变化，这是转换法的
应用；
A．探究电流与电压、电阻的关系时，用到的方法是控制变量法，故A 不符合题意；
B．用铁屑显示磁体周围磁场分布时，磁体周围磁场的强弱转化为吸引铁屑的多少，是转
换法，故B 符合题意；
C．研究光的传播时，引入“光线”，这是模型法，故C 不符合题意；
D．探究平面镜成像的特点，用到的是替代法，故D 不符合题意。
故选：B。
故答案为：（1）甲、乙；串联；（2）通过导体的电流越大，产生的热量越多；（3）B。
22．提高机械效率可以充分发挥机械设备的作用，对节能减排、提高经济效益有重要的意义。
某科技创新小组根据生活经验和客观事实，对影响滑轮组机械效率的因素作出如下猜想：
猜想Ⅰ：滑轮组的机械效率与物体被提升的高度有关
猜想Ⅱ：滑轮组的机械效率与动滑轮的重力有关
猜想Ⅲ：滑轮组的机械效率与所提物体的重力有关
根据猜想，运用如图甲、乙、丙所示的装置进行了实验探究，测得的实验数据如下表所示。
实验次数
钩码的重力
G/N
钩码上升高度
h/m
绳端拉力F/N 绳端移动的距
离s/m
机械效率η
1
2
0.1
0.90
0.3
74.1%
2
4
0.1
1.50
0.3
88.9%
第25页（共29页）
3
4
0.1
1.25
0.4
4
4
0.2
1.50
0.5
88.9%
（1）实验时应沿竖直方向 匀速 缓慢向上拉动弹簧测力计；
（2）分析表中数据可知：第3 次实验是利用了图 丙 的装置完成的，它的机械效率η＝
80%
；
（3）比较2、4 两次实验数据，可验证猜想I 是 错误 （选填“正确”或“错误”）的；
（4）通过比较
1 、
2
（填实验序号）两次实验数据得出结论：同一滑轮组提升重物时，物
重越大，滑轮组的机械效率越高；
（5）通过比较2、3 两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越重，
滑轮组的机械效率 越低 。
【解答】解：
（1）实验时，需要读出测力计的示数，所以需要匀速缓慢的拉动测力计，以方便
读数。
（2）由表中数据可得，钩码移动的距离为0.1m 时，绳子端移动的距离为0.4m，则绳子的股
数为：n＝
＝4，即动滑轮上有4 股绳，所以丙图符合题意。
由表中数据可得，有用功为：W 有＝G3h3＝4N×0.1m＝0.4J；
总功为：W 总＝F3S3＝1.25N×0.4m＝0.5J；
机械效率为：η＝
＝
＝80%；
（3）对比2、4 的数据发现，其它条件不变，只改变物体提升的高度，机械效率是不变的，所
以猜想Ⅰ是错误的。
（4）要想得到同一滑轮组提升重物时，物重越大，滑轮组的机械效率越高的结论，需要保
第26页（共29页）
证滑轮组不变，重物提升的高度也不变，只改变重物的重力，所以表中1、2 号实验符合条
件。
（5）对比2、3 次实验可以发现，重物的重力不变，提升的高度也不变，但滑轮组中动滑轮
的个数增多了，且动滑轮个数越多，机械效率越低，所以可得结论：不同滑轮组提升相同
重物时，动滑轮越重，滑轮组的机械效率越低。
故答案为：（1）匀速；（2）丙；80%；（3）错误；（4）1、2；（5）越低。
23．用弹簧测力计挂着一个长方体金属块，沿竖直方向缓慢浸入盛有适量水的圆柱形平底薄
壁容器中，直至完全浸没（水未溢出），如图甲所示。通过实验得出金属块下表面浸入水中
的深度h 与其排开水的体积V 排的关系，如图乙所示。已知金属块的质量为0.4kg，容器的
底面积与金属块的底面积之比为5：1，ρ 水＝1.0×103kg/m3，g 取10N/kg。求：
（1）金属块所受的重力；
（2）金属块的下表面浸入水中的深度为2cm 时，弹簧测力计的示数；
（3）金属块刚浸没时，金属块底部受到水的压强；
（4）金属块浸没后与金属块浸入之前比较，水对容器底部的压强增加了多少。
【解答】解：（1）由题意可得，金属块受到的重力为：G＝mg＝0.4kg×10N/kg＝4N；
（2）由题图乙可知，当h＝2cm 时，金属块排开水的体积V 排＝20cm3＝20×10﹣6m3，根据阿
基米德原理可知，此时金属块受到的浮力为：
F 浮＝ρ 水gV 排＝1.0×103kg/m3×10N/kg×20×10﹣6m3＝0.2N；
弹簧测力计的示数为：
F 拉＝G﹣F 浮＝4N﹣0.2N＝3.8N；
（3）由题图乙可知，当h＝5cm 时，金属块刚好浸没，即金属块的高度为5cm，此时金属块
底部受到水的压强为：
p＝ρ 水gh＝1.0×103kg/m3×10N/kg×5×10﹣2m＝500Pa；
第27页（共29页）
（4）金属块的底面积为：S 金＝
＝
＝10cm2；
容器的底面积为：S＝5S 金＝5×10cm2＝50cm2；
增加的压力等于水对金属块的浮力，则：△F＝F 浮′＝ρ 水gV 排′＝1.0×103kg/m3×10N/
kg×50×10﹣6m3＝0.5N；
水对容器底部增加的压强为：Δp＝
＝
＝100Pa。
答：（1）金属块的重力为4N；
（2）示数为3.8N；
（3）水的压强为500Pa；
（4）压强增加了100Pa。
24．体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创
新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒
定，定值电阻R0＝5Ω，R 为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量
程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N 时，R0消耗的电功率为多少；
（3）此体重计所能测量的最大体重为多少。
【解答】解：（1）由图甲可知，闭合开关S，定值电阻R0与压敏电阻R 串联，由图乙可知当
体重计空载时，R＝45Ω，I＝0.12A，则电源电压为：
U＝I（R+R0）＝0.12A×（45Ω+5Ω）＝6V；
（2）由题图乙可知，当体重计示数为600N 时，压敏电阻的阻值R'＝15Ω，此时电路中电流
第28页（共29页）
为：I'＝
＝
＝0.3A；
定值电阻R0消耗的功率为：P＝I'2R0＝（0.3A）2×5Ω＝0.45W；
（3）已知电流表量程为0～0.6A，当电路中的电流最大为Imax＝0.6A 时，体重计测量最大
体重，此时压敏电阻的阻值为：R''＝
﹣R0＝
﹣5Ω＝5Ω；
由题图乙可知，所能测量的最大体重为1200N。
答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；
（2）当体重计示数为600N 时，R0消耗的电功率为0.45W；
（3）此体重计所能测量的最大体重为1200N。
第29页（共29页）
