面向吸波/透波结构的多层超材料仿真设计软件

在吸波/透波结构研发中，仿真效率、分析精度与工程适配能力往往直接影响方案推进速度。针对多层超材料结构建模复杂、参数众多、迭代周期长等问题，我们推出一款面向单层/多层超材料结构的仿真设计软件，围绕宽带高精度求解、丰富单元库、参数化建模、扫参与队列仿真、工程导出等核心能力展开，展示其如何帮助科研与工程团队提升结构设计、方案验证与优化迭代效率。

从本期开始，公众号将陆续推出一系列面向电磁吸波与透波领域的仿真设计、优化软件，重点介绍其核心能力、应用场景与产品价值，服务于科研院所课题研究、企业研发验证以及工程项目开发。

l单层/多层吸波/透波材料仿真分析软件

l单层/多层吸波/透波超材料设计仿真软件

l吸波/透波蜂窝设计与优化软件

l多层材料自主优化软件

l超材料自主优化软件

l超表面设计与优化软件

l天线罩设计软件

该软件聚焦吸波/透波超材料结构设计需求，内置大规模单元库，支持金属、电阻膜及不同电导率材料等多种物理模型的独立建模与联合优化，并在高效求解、参数化设计、结果管理与工程导出之间形成完整的软件能力链路，可为科研与工程用户提供成熟、稳定、易用的仿真设计平台。其主要特色与功能如下：

1、核心算法支撑，宽带仿真快速且精确

软件构建了面向周期电磁结构的谱域-积分方程（MoM）与严格耦合波分析（RCWA）相结合的混合求解框架，并集成 Floquet 模态精确展开，可准确表征超材料结构在不同入射角条件下的高阶空间谐波耦合特性，实现复杂电磁响应的高效、高精度预测，为超材料器件设计与优化提供可靠支撑，尤其适用于宽频、多参数条件下的快速分析与方案验证。

2、单元库丰富，覆盖多类典型与复杂结构

软件支持多种标准及复杂超材料单元类型，包括贴片类、十字类、环类、谐振器类、线性类、偶极子类、分形类、螺旋复合类、挖孔类、同心环类、折叠类、编码类、棋盘格类、像素化单元类、缝隙类等，可满足从常规吸波/透波结构设计到复杂功能单元构建的多样化需求。

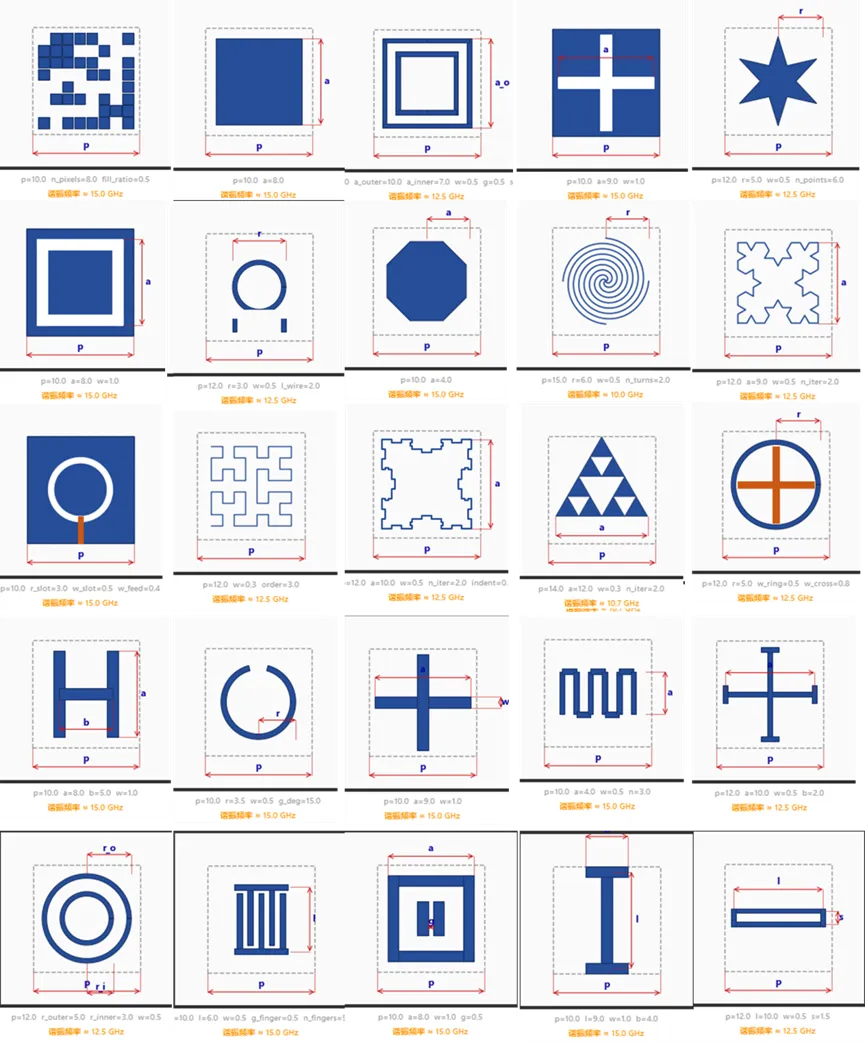

图1 部分超材料结构展示

3、材料属性配置灵活，适配多种工程场景

a)支持金属超材料结构；

b)支持电阻膜结构，片阻范围覆盖 0～2000 Ω/sq；

c)支持不同电导率材料设置，如 ITO、半导体等；

d)不同类型材料均可独立配置。

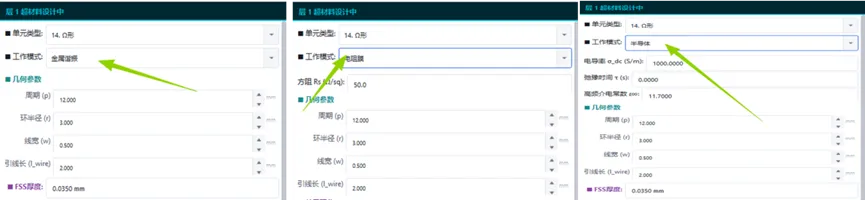

图2 支持超材料结构多种材料类型

4、参数化建模直观，单元编辑所见即所得

软件对超材料结构的关键特征参数均进行了参数化建模，仿真过程中可对周期尺寸 p、单元特征尺寸 a、线宽 w、环半径 r 等几何参数进行独立调节、扫描与优化，为结构迭代和性能提升提供了直观、高效的设计手段。

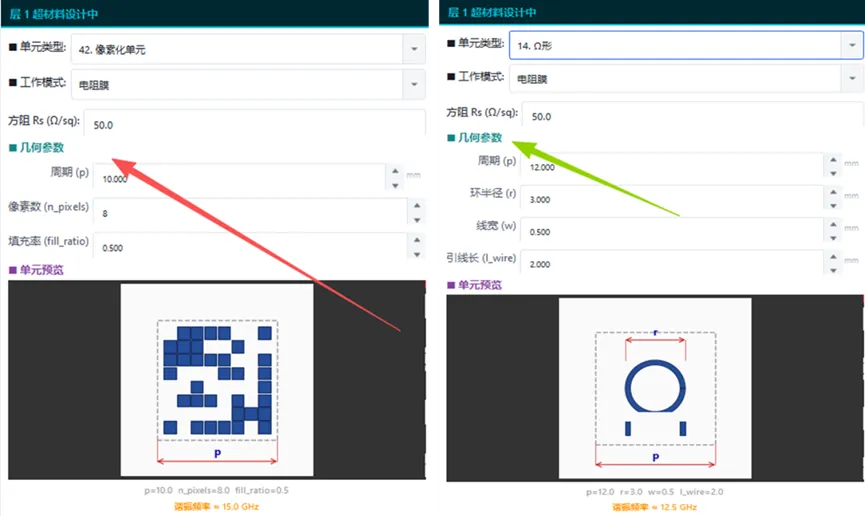

图3 超材料结构单元参数化

5、支持几何扫参与仿真队列，批量研究更高效

a)支持在同一仿真任务中，对不同层超材料结构单元进行参数化扫参分析；

b)支持排队计算，可同时设置多种吸波/透波结构，并按队列依次仿真，结果自动按图片与数据形式保存；

该功能可显著节省人工操作时间，只需一次完成多组结构设置，软件即可自动完成批量仿真与结果输出，尤其适合前期方案筛选、参数敏感性分析与多方案并行对比。

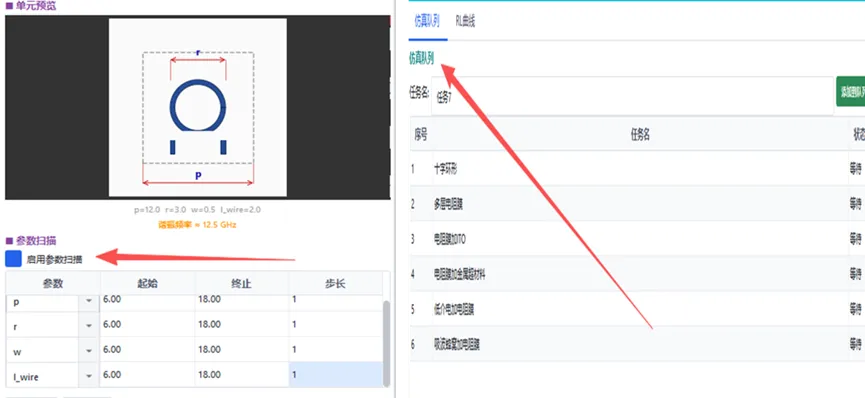

图4 超材料结构参数扫描与仿真队列

6、设置便捷，适合工程与科研日常使用

a)支持 TE、TM 极化；

b)支持大角度入射设置；

c)无需手动导入材料，只需将材料文件放置在指定文件夹中并赋予代号，软件即可自动加载识别；

d)结果支持自动导出与保存，包括反射率、透波率、插入损耗等；

e)多层超材料结构的建模与设置快捷、直观，能够在降低操作门槛的同时保留对关键参数与边界条件的灵活控制。

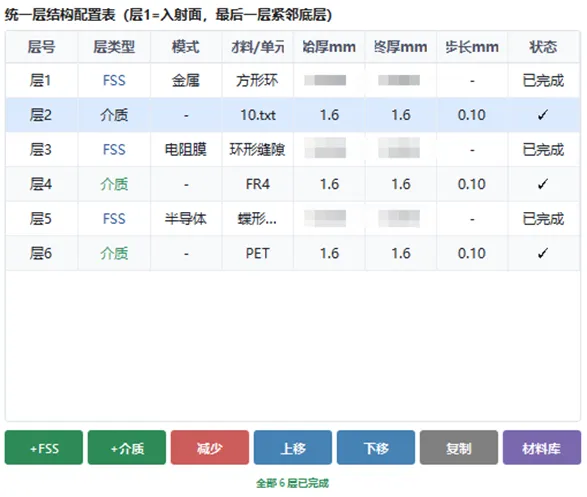

图5 多层吸波/透波超材料结构设置示意图

7、支持导出，与实际加工深度衔接

a)建模方式可直接贴合实际加工格式，为后续样件制作与工程实现提供便利；

b)支持单元结构导出；

c)支持平面加工阵列导出；

d)支持曲面阵列导出。

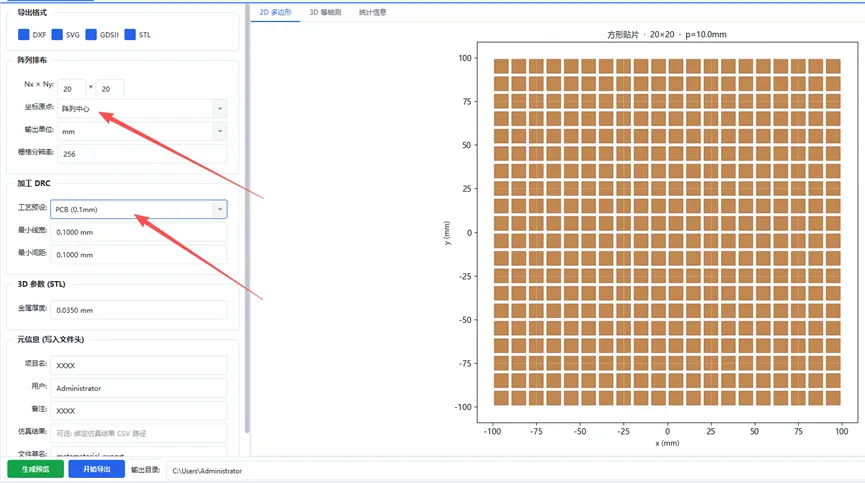

图6 实际加工阵列生成与导出

8、实际案例展示：4 层结构宽带仿真

以一个 4 层结构为例（仅用于示意，材料参数为演示设置），结构包含金属超材料层、电阻膜超材料层以及两层介质，仿真频段为 1～40 GHz，可用于展示软件在多层复合结构下的快速建模与宽带分析能力；

从打开软件、完成结构与材料设置到运行仿真，总耗时约 2 min，仿真结果准确可靠。对于日常研发中的方案预研、性能比对和快速迭代，这样的效率优势具有高效的实际意义。

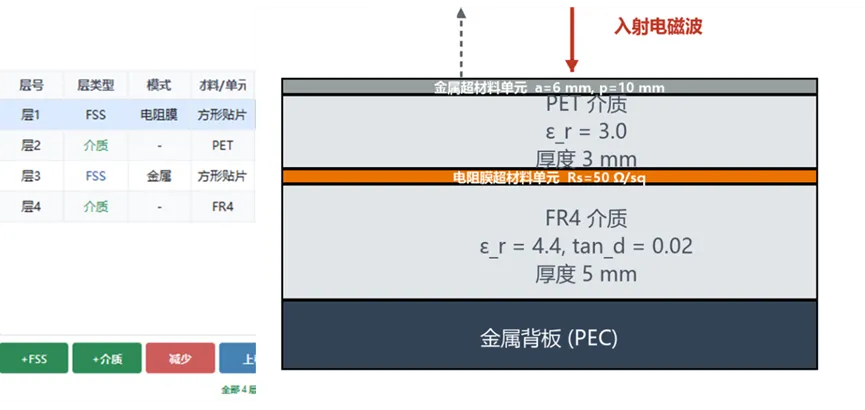

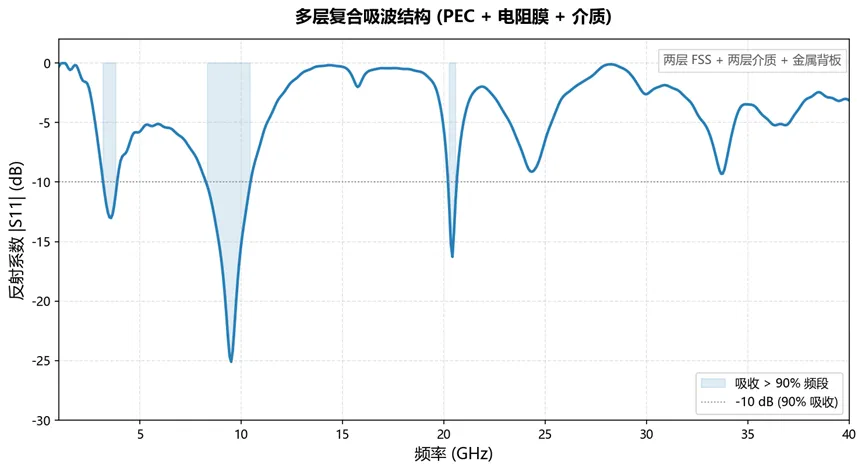

图7 仿真结构示意与曲线结果示意

9、后续拓展：从高效仿真走向自动优化

很多用户会关心超材料设计的自动优化能力，即在给定目标条件后，软件能否自动优化材料类型、超材料形式、单元参数及周期尺寸。针对这一需求，我们还配套提供面向多层复合超材料结构的自主优化设计软件，可进一步实现从高效仿真到自动化设计的能力延伸，为复杂方案开发提供更完整的软件支撑。

自主优化设计软件将在后几期的文章中展示

10、总结：面向工程落地的超材料设计软件

该软件聚焦吸波/透波超材料结构设计的实际需求，覆盖单元建模、材料定义、参数扫描、宽带仿真、结果输出及工程加工衔接等关键环节，能够为用户提供完整、成熟、高效的仿真设计能力。面向多层复合结构开发、方案优化比选及工程应用落地，软件可有效提升设计效率、压缩研发周期，减少重复试算与试制成本。如果您正在进行相关产品开发、技术研究或项目预研，欢迎交流软件详情、功能演示与实际案例（vx：tinghai2030）。
