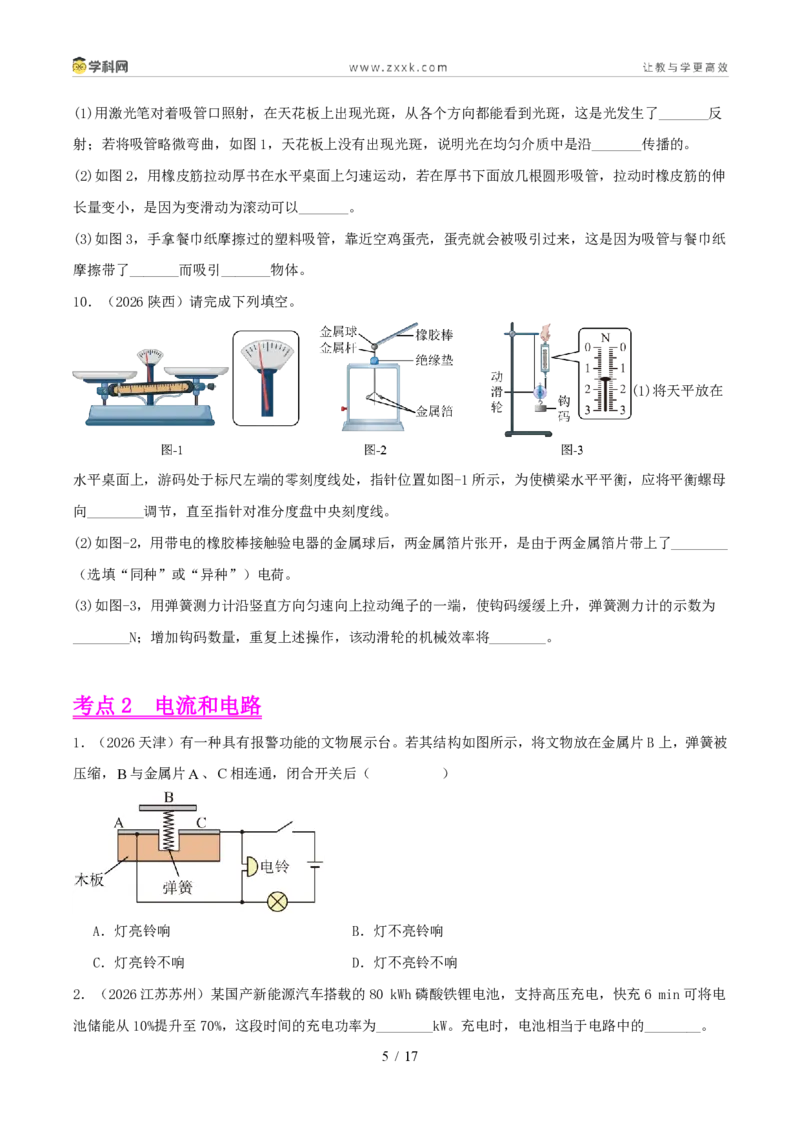

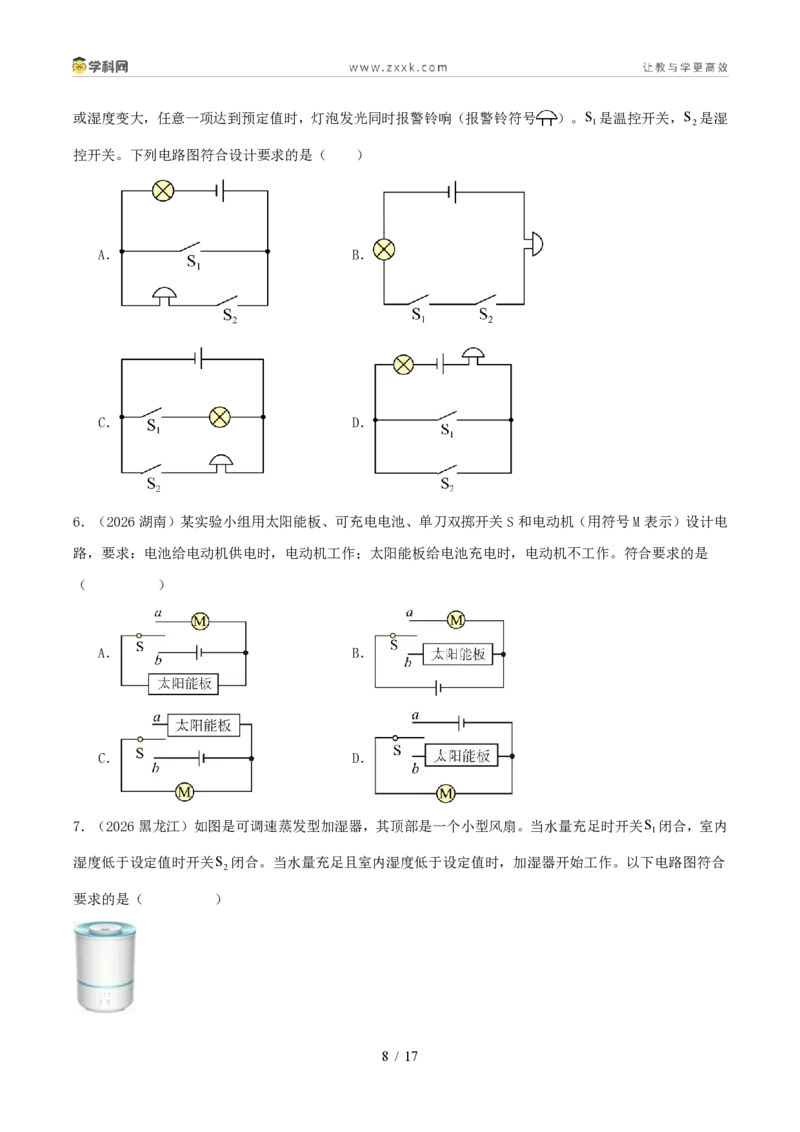

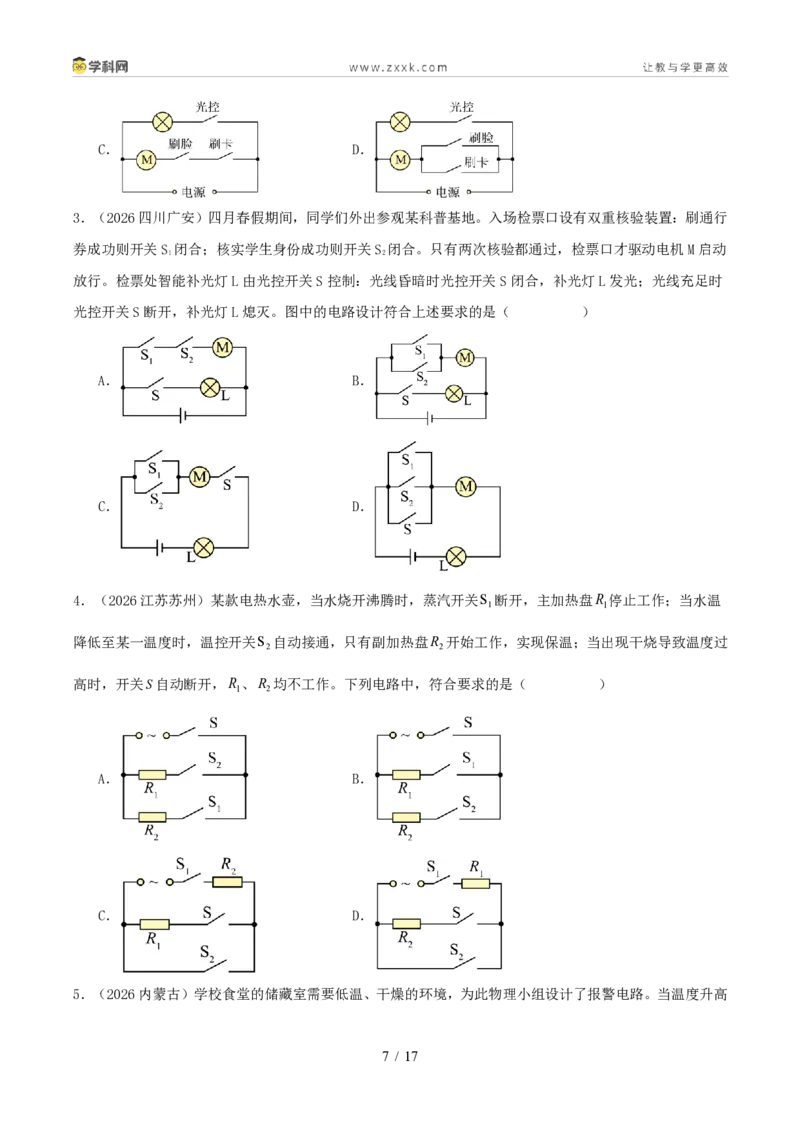

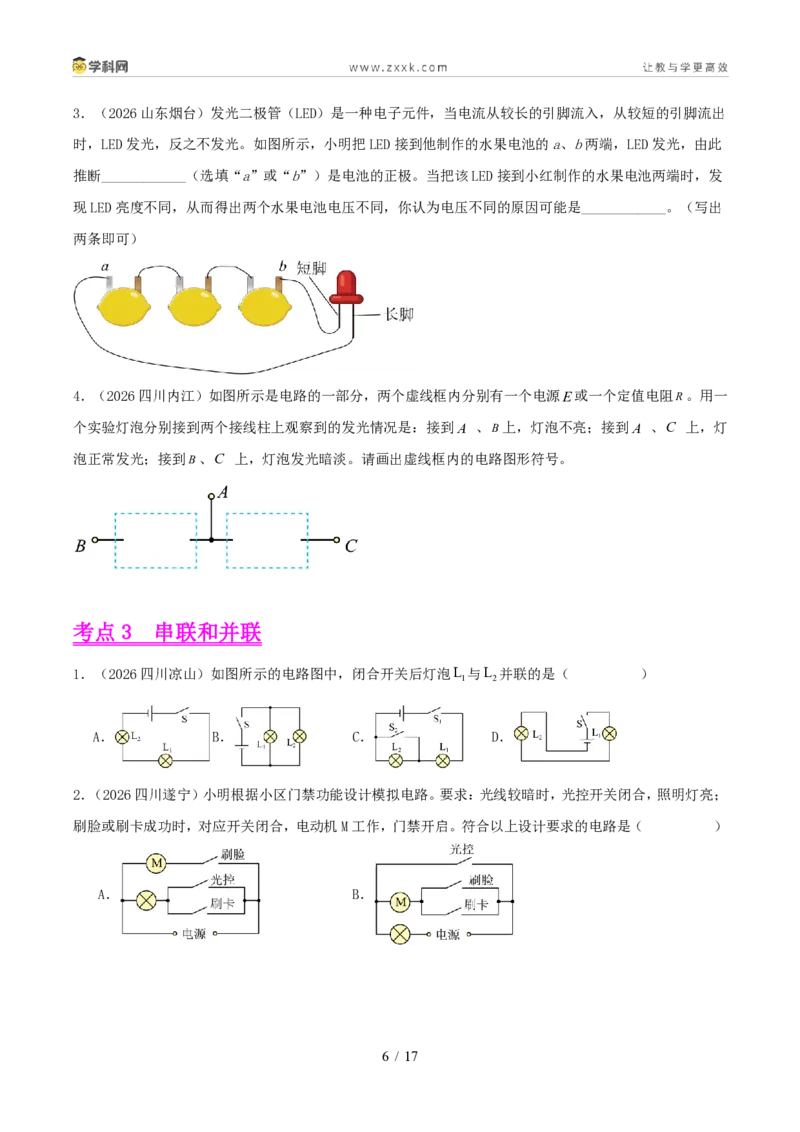

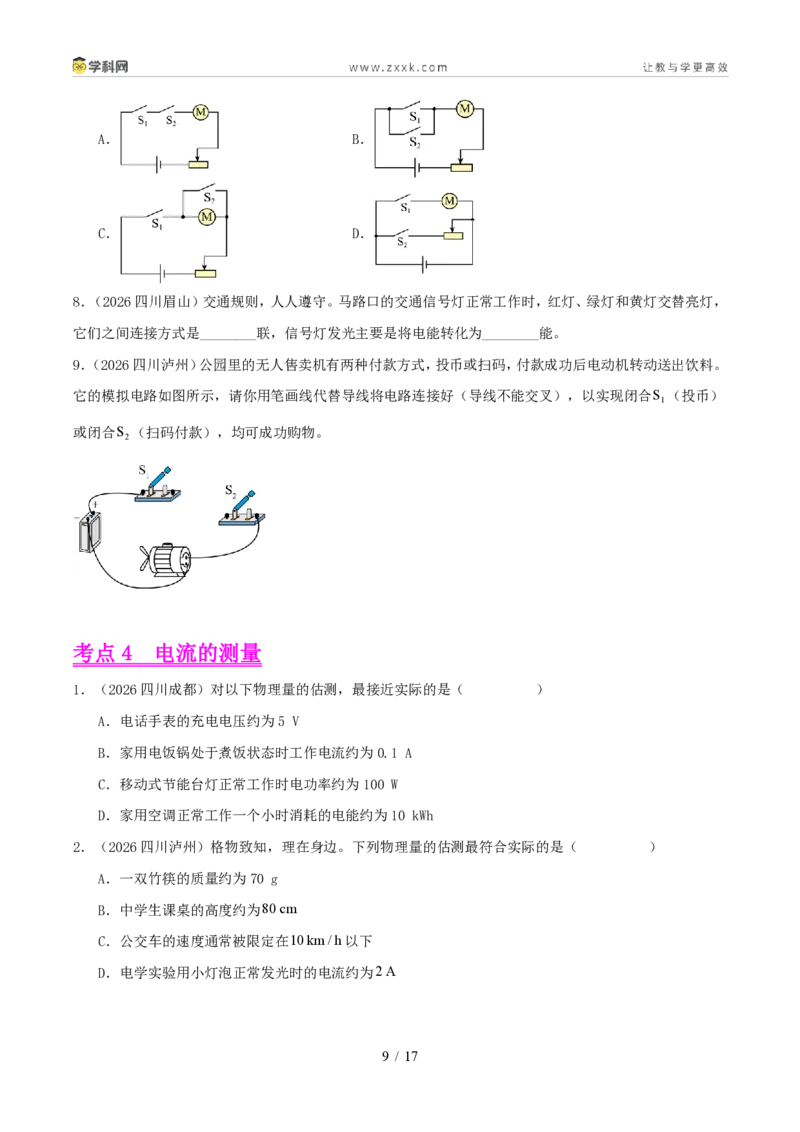

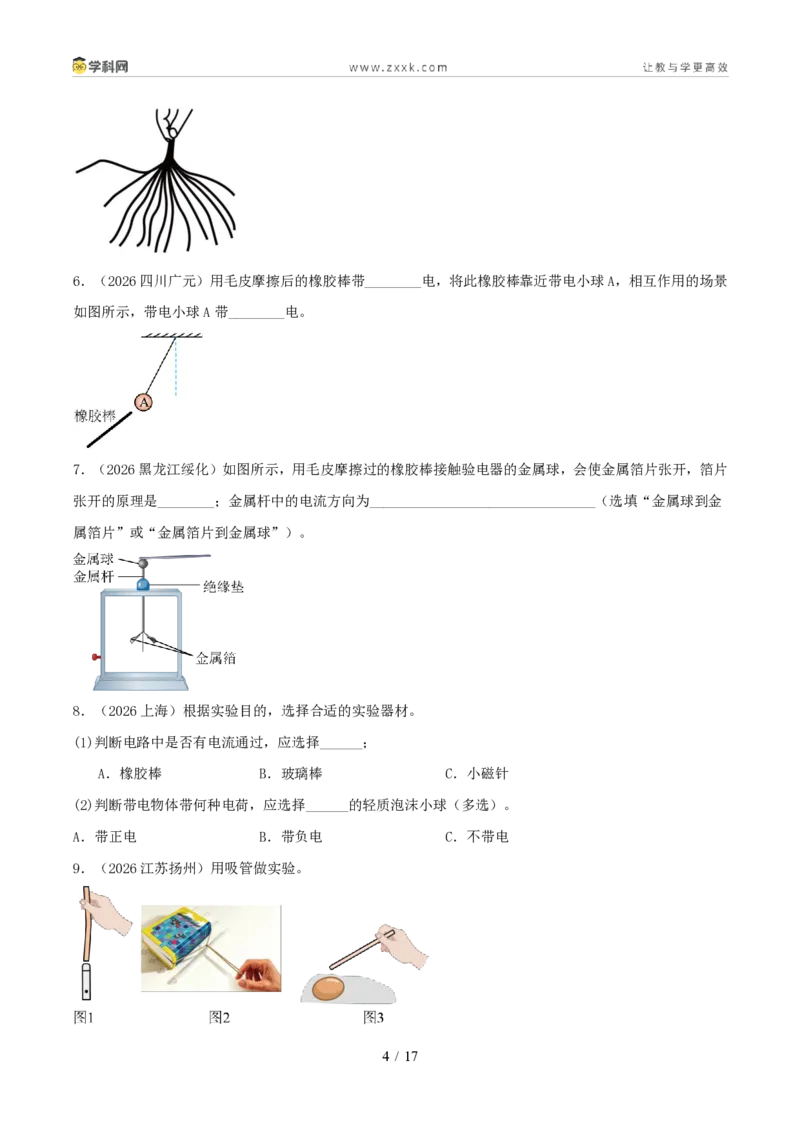

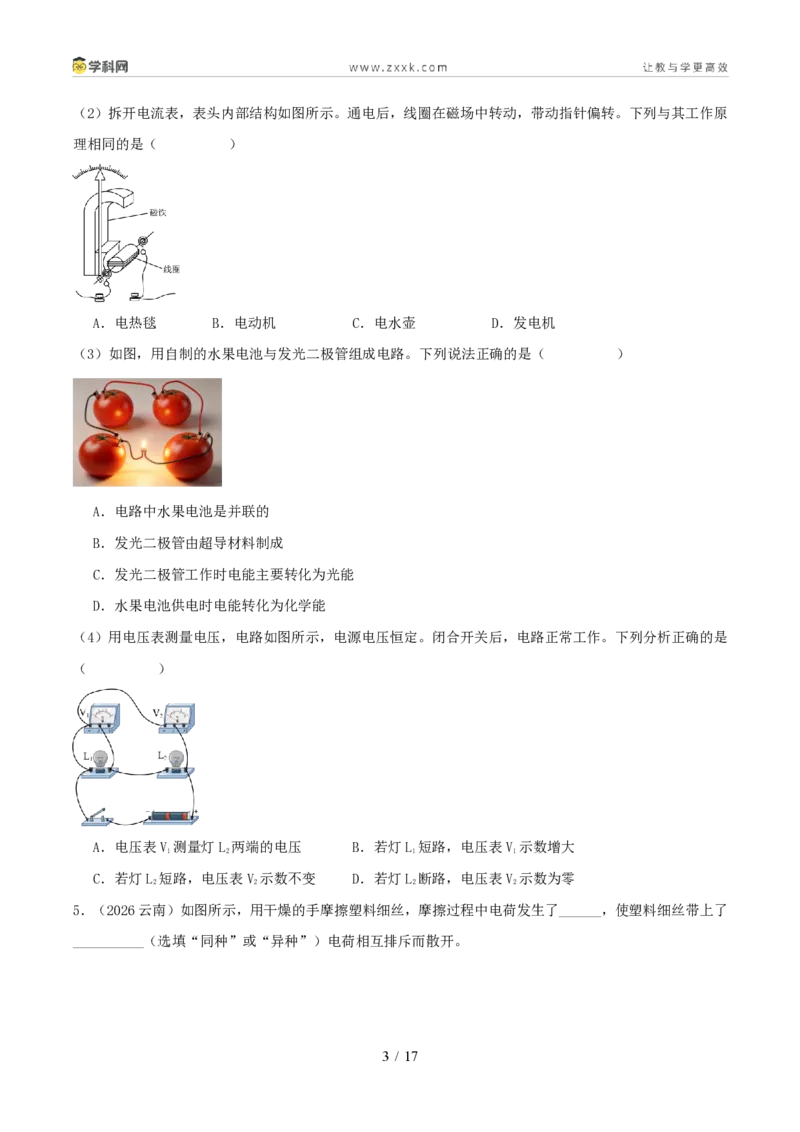

1 / 17 学科网（北京）股份有限公司 专题13 电路、电流、电压、电阻 考点1 两种电荷 1．（2026 湖南）某学生自制的验电器结构如图所示。下列说法正确的是（ ） 考点分类 2026 年中考命题解读 创新考法 考点01 两种电荷 结合静电除尘等生活实例，考查摩擦起 电本质及电荷间相互作用规律 设计“静电吸附碎纸屑”实验，分析电 荷性质与材料的关系 考点02 电流和电 路 以智能家电电路为背景，考查电路组 成、通路/断路判断及电流方向 绘制家庭智能灯电路图，标注元件作用 并分析故障 考点03 串联和并 联 对比串并联电路特点，结合节日彩灯、 家庭电路等场景判断连接方式 给器材自主设计串并联电路，验证用电 器独立工作特性 考点04 电流的测 量 聚焦电流表使用规则，通过实验操作题 考查量程选择、读数及误差分析 设计“测小灯泡电流”实验，分析接线 柱接反、超量程的后果 考点05 串并联电 路中电流特点 结合实验数据归纳串并联电流规律，考 查数据分析与结论推导能力 给定异常实验数据，排查故障并修正结 论 考点06 电压 联系电源作用、用电器额定电压，考查 电压概念及单位换算 分析手机电池电压与安全充电的关系， 解释电压对用电器的影响 考点07 串并联电 路中电压特点 通过实验探究串并联电压规律，结合滑 动变阻器考查动态电路电压分析 设计“测串联电阻分压”实验，推导电 压与电阻的比例关系 考点08 电阻 结合导体材料、长度等因素，考查电阻 概念及影响因素的实验探究 用不同金属丝探究电阻与长度的关系， 绘制图像分析规律 考点09 变阻器 以调光台灯、音量旋钮为情境，考查滑 动变阻器原理、接线及对电路的调节作 用 设计“模拟调光台灯”电路，分析滑片 移动时亮度变化的原因 2 / 17 学科网（北京）股份有限公司 A．玻璃瓶是导体 B．金属丝是绝缘体 C．检验时，铝箔条张开是因为同种电荷相互排斥 D．只有带正电的物体接触铝箔球，才能使铝箔条张开 2．（2026 四川达州）电可以存在于手电筒中，也可以像闪电那样神秘。下列说法正确的是（ ） A．用丝绸摩擦过的玻璃棒所带的电荷叫作负电荷 B．物理学中规定，负电荷定向移动的方向为电流的方向 C．家庭电路中，控制各灯具的开关都应安装在相线上 D．夜幕降临，街道两旁的路灯同时亮起，说明这些路灯是串联的 3．（2026 湖北）手持被餐巾纸摩擦后的吸管靠近不带电的空易拉罐，易拉罐会朝吸管运动。由此可知 （ ） A．吸管带了电 B．餐巾纸不带电 C．摩擦创造了电荷 D．易拉罐受到吸管的排斥力 4.（2026 福建）课后，小闽进行如下的电学探究，完成下面小题。 （1）探究吸管与纸巾摩擦带电的实验，现象及推理过程如下。下列判断正确的是（ ） A．①闭合 ②同 B．①闭合 ②异 C．①张开 ②同 D．①张开 ②异 3 / 17 学科网（北京）股份有限公司 （2）拆开电流表，表头内部结构如图所示。通电后，线圈在磁场中转动，带动指针偏转。下列与其工作原 理相同的是（ ） A．电热毯 B．电动机 C．电水壶 D．发电机 （3）如图，用自制的水果电池与发光二极管组成电路。下列说法正确的是（ ） A．电路中水果电池是并联的 B．发光二极管由超导材料制成 C．发光二极管工作时电能主要转化为光能 D．水果电池供电时电能转化为化学能 （4）用电压表测量电压，电路如图所示，电源电压恒定。闭合开关后，电路正常工作。下列分析正确的是 （ ） A．电压表V1测量灯L2两端的电压 B．若灯L1短路，电压表V1示数增大 C．若灯L2短路，电压表V2示数不变 D．若灯L2断路，电压表V2示数为零 5．（2026 云南）如图所示，用干燥的手摩擦塑料细丝，摩擦过程中电荷发生了______，使塑料细丝带上了 __________（选填“同种”或“异种”）电荷相互排斥而散开。 4 / 17 学科网（北京）股份有限公司 6．（2026 四川广元）用毛皮摩擦后的橡胶棒带________电，将此橡胶棒靠近带电小球A，相互作用的场景 如图所示，带电小球A 带________电。 7．（2026 黑龙江绥化）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，会使金属箔片张开，箔片 张开的原理是________；金属杆中的电流方向为________________________________（选填“金属球到金 属箔片”或“金属箔片到金属球”）。 8．（2026 上海）根据实验目的，选择合适的实验器材。 (1)判断电路中是否有电流通过，应选择______； A．橡胶棒 B．玻璃棒 C．小磁针 (2)判断带电物体带何种电荷，应选择______的轻质泡沫小球（多选）。 A．带正电 B．带负电 C．不带电 9．（2026 江苏扬州）用吸管做实验。 5 / 17 学科网（北京）股份有限公司 (1)用激光笔对着吸管口照射，在天花板上出现光斑，从各个方向都能看到光斑，这是光发生了_______反 射；若将吸管略微弯曲，如图1，天花板上没有出现光斑，说明光在均匀介质中是沿_______传播的。 (2)如图2，用橡皮筋拉动厚书在水平桌面上匀速运动，若在厚书下面放几根圆形吸管，拉动时橡皮筋的伸 长量变小，是因为变滑动为滚动可以_______。 (3)如图3，手拿餐巾纸摩擦过的塑料吸管，靠近空鸡蛋壳，蛋壳就会被吸引过来，这是因为吸管与餐巾纸 摩擦带了_______而吸引_______物体。 10．（2026 陕西）请完成下列填空。 (1)将天平放在 水平桌面上，游码处于标尺左端的零刻度线处，指针位置如图-1 所示，为使横梁水平平衡，应将平衡螺母 向________调节，直至指针对准分度盘中央刻度线。 (2)如图-2，用带电的橡胶棒接触验电器的金属球后，两金属箔片张开，是由于两金属箔片带上了________ （选填“同种”或“异种”）电荷。 (3)如图-3，用弹簧测力计沿竖直方向匀速向上拉动绳子的一端，使钩码缓缓上升，弹簧测力计的示数为 ________N；增加钩码数量，重复上述操作，该动滑轮的机械效率将________。 考点2 电流和电路 1．（2026 天津）有一种具有报警功能的文物展示台。若其结构如图所示，将文物放在金属片B 上，弹簧被 压缩，B与金属片A 、C 相连通，闭合开关后（ ） A．灯亮铃响 B．灯不亮铃响 C．灯亮铃不响 D．灯不亮铃不响 2．（2026 江苏苏州）某国产新能源汽车搭载的80 kWh 磷酸铁锂电池，支持高压充电，快充6 min 可将电 池储能从10%提升至70%，这段时间的充电功率为________kW。充电时，电池相当于电路中的________。 6 / 17 学科网（北京）股份有限公司 3．（2026 山东烟台）发光二极管（LED）是一种电子元件，当电流从较长的引脚流入，从较短的引脚流出 时，LED 发光，反之不发光。如图所示，小明把LED 接到他制作的水果电池的a、b 两端，LED 发光，由此 推断____________（选填“a”或“b”）是电池的正极。当把该LED 接到小红制作的水果电池两端时，发 现LED 亮度不同，从而得出两个水果电池电压不同，你认为电压不同的原因可能是____________。（写出 两条即可） 4．（2026 四川内江）如图所示是电路的一部分，两个虚线框内分别有一个电源E 或一个定值电阻R 。用一 个实验灯泡分别接到两个接线柱上观察到的发光情况是：接到A 、B 上，灯泡不亮；接到A 、C 上，灯 泡正常发光；接到B 、C 上，灯泡发光暗淡。请画出虚线框内的电路图形符号。 考点3 串联和并联 1．（2026 四川凉山）如图所示的电路图中，闭合开关后灯泡 1 L 与 2 L 并联的是（ ） A． B． C． D． 2．（2026 四川遂宁）小明根据小区门禁功能设计模拟电路。要求：光线较暗时，光控开关闭合，照明灯亮； 刷脸或刷卡成功时，对应开关闭合，电动机M 工作，门禁开启。符合以上设计要求的电路是（ ） A． B． 7 / 17 学科网（北京）股份有限公司 C． D． 3．（2026 四川广安）四月春假期间，同学们外出参观某科普基地。入场检票口设有双重核验装置：刷通行 券成功则开关S1闭合；核实学生身份成功则开关S2闭合。只有两次核验都通过，检票口才驱动电机M 启动 放行。检票处智能补光灯L 由光控开关S 控制：光线昏暗时光控开关S 闭合，补光灯L 发光；光线充足时 光控开关S 断开，补光灯L 熄灭。图中的电路设计符合上述要求的是（ ） A． B． C． D． 4．（2026 江苏苏州）某款电热水壶，当水烧开沸腾时，蒸汽开关 1 S 断开，主加热盘 1R 停止工作；当水温 降低至某一温度时，温控开关 2 S 自动接通，只有副加热盘 2 R 开始工作，实现保温；当出现干烧导致温度过 高时，开关S 自动断开， 1R 、 2 R 均不工作。下列电路中，符合要求的是（ ） A． B． C． D． 5．（2026 内蒙古）学校食堂的储藏室需要低温、干燥的环境，为此物理小组设计了报警电路。当温度升高 8 / 17 学科网（北京）股份有限公司 或湿度变大，任意一项达到预定值时，灯泡发光同时报警铃响（报警铃符号 ）。 1 S 是温控开关， 2 S 是湿 控开关。下列电路图符合设计要求的是（ ） A． B． C． D． 6．（2026 湖南）某实验小组用太阳能板、可充电电池、单刀双掷开关S 和电动机（用符号M 表示）设计电 路，要求：电池给电动机供电时，电动机工作；太阳能板给电池充电时，电动机不工作。符合要求的是 （ ） A． B． C． D． 7．（2026 黑龙江）如图是可调速蒸发型加湿器，其顶部是一个小型风扇。当水量充足时开关 1 S 闭合，室内 湿度低于设定值时开关 2 S 闭合。当水量充足且室内湿度低于设定值时，加湿器开始工作。以下电路图符合 要求的是（ ） 9 / 17 学科网（北京）股份有限公司 A． B． C． D． 8．（2026 四川眉山）交通规则，人人遵守。马路口的交通信号灯正常工作时，红灯、绿灯和黄灯交替亮灯， 它们之间连接方式是________联，信号灯发光主要是将电能转化为________能。 9．（2026 四川泸州）公园里的无人售卖机有两种付款方式，投币或扫码，付款成功后电动机转动送出饮料。 它的模拟电路如图所示，请你用笔画线代替导线将电路连接好（导线不能交叉），以实现闭合 1 S （投币） 或闭合 2 S （扫码付款），均可成功购物。 考点4 电流的测量 1．（2026 四川成都）对以下物理量的估测，最接近实际的是（ ） A．电话手表的充电电压约为5 V B．家用电饭锅处于煮饭状态时工作电流约为0.1 A C．移动式节能台灯正常工作时电功率约为100 W D．家用空调正常工作一个小时消耗的电能约为10 kWh 2．（2026 四川泸州）格物致知，理在身边。下列物理量的估测最符合实际的是（ ） A．一双竹筷的质量约为70 g B．中学生课桌的高度约为80 cm C．公交车的速度通常被限定在10 km / h 以下 D．电学实验用小灯泡正常发光时的电流约为2 A 10 / 17 学科网（北京）股份有限公司 考点5 串并联电路中电流特点 1．（2026 江西）探究串联电路和并联电路中电流的特点 实验一：探究串联电路中电流的特点 【实验器材】 (1)电源、规格相同的3 个电流表、 ① 、 ② 、规格不同的小灯泡 1 L 、 2 L 和 3 L 。请将实验器材①、②补 充完整①_____②_____。 【设计并进行实验】 (2)小阳同学利用以上器材，每次选取其中2 个小灯泡，对串联电路中电流的特点进行探究。 a.如图所示是小阳同学设计的电路图，将小灯泡 1 L 和 2 L 串联在电路中，在A B 、、C 三点同时接入电流表， 测量电流的大小。 b.更换小灯泡，再做两次实验，测量并记录各点的电流。 c.把测量数据填入表中。 选择的小灯泡 A点电流 / AI A B 点电流 / BI A C 点电流 / CI A 1 L 和 2 L 0.22 0.22 0.22 2 L 和 3 L 0.24 0.24 0.24 ③ 0.30 0.30 0.30 请你将表中③的内容补充完整，填写到横线上：③_____。 【解释】 (3)分析比较表中实验数据，可得出结论：在串联电路中，_____。 【交流】 (4)每一次实验时，串联的两个小灯泡的亮度都不相同。小灯泡的亮度是由它的_____决定的。 实验二：探究并联电路中电流的特点 11 / 17 学科网（北京）股份有限公司 (5)小阳同学利用上述实验器材继续实验，探究并联电路中电流的特点，每次选取其中2 个小灯泡进行实验， 请你在虚线框内设计并画出电路图，要求体现电流表测干路及支路电流的测量点的位置。 …… 考点6 电压 1．（2026 四川达州）下列估测数据符合实际的是（ ） A．学生课桌的高度约为1.5cm B．托起一个鸡蛋的力约为100N C．一节新干电池的电压为15V D．人的正常体温约为37℃ 2．（2026 四川凉山）科学发现都源于对现象的认真观察、深入思考和不懈探究，要学好物理也要注重观察 身边的事物，下列描述符合生活实际的是（ ） A．自行车的速度100 km/h B．教室门的高度5 m C．一节干电池的电压1.5 V D．一个乒乓球的重力200 N 3．（2026 山东烟台）如图甲所示的电路中，电源电压为6 V，电压表 2 V 的示数为2.4 V。请用笔画线表示 导线，根据图甲所示的电路图将图乙的实物连接完整。 考点7 串并联电路中电压特点 1．（2026 江苏连云港）在如图所示的电路中，电源电压保持不变，闭合开关S ，电路正常工作。一段时间 后，两个电表的示数突然变大。出现这种故障的可能原因是（ ） 12 / 17 学科网（北京）股份有限公司 A． 1R 短路 B． 1R 断路 C． 2 R 短路 D． 2 R 断路 2．（2026 江西）如图所示的电路，闭合开关S，电流表示数为零，两个小灯泡不发光。如果是电路中某一 处发生了故障，可将电压表逐一_____联在各电路元件两端进行故障排查。当电压表接在小灯泡 1 L 两端时， 其指针发生偏转，则说明小灯泡 1 L 发生了_____（选填“断路”或“短路”）故障。 3．（2026 四川成都）在探究“串联电路中电压的特点”实验中，电路如图所示。闭合开关S 后，小丽发现 两灯都不发光，电压表示数接近电源电压，原因可能是L1发生了________。排除故障后，小丽继续探究。 为使实验结论具有普遍性，应更换不同规格的________，并进行多次实验。（写出一条即可） 4．（2026 湖南）在“探究串联电路中电压的特点”的实验中： (1)连接电路时，开关应处于__________状态； 13 / 17 学科网（北京）股份有限公司 (2)图甲电路工作时，电压表示数如图乙所示，则UAB=__________V； (3)要测L1和L2两端的总电压，只需在图甲中更改一根导线的连接位置即可。请在这根导线上画“×”，再 画出正确接法的导线，注意导线不交叉； (4)在测得一组UAB、UCD、UAD的数据并记录后，为得到普遍的规律，接下来的操作是__________。 5．（2026 河北）小明探究串联电路中电压的特点，学生电源电压为12 V，小灯泡额定电压为6 V。 【证据】 (1)如图1 是小明正确连接的部分实验电路。其中，a、b 分别表示“+”或“-”之一，则表示“+”的是____________ （选填“a”或“b”）。 (2)请用笔画线表示导线，将图1 中的实验电路连接完整。 (3)连接导线的同时，拧紧接线柱的螺母，电路连接完毕后，闭合开关，发现小灯泡不发光，电压表指针不 偏转。仔细检查发现，是由图2 中的____________（选填“甲”或“乙”）造成的。 (4)故障排除后，某次测量时，电压表示数如图3 所示，为____________V。 (5)小明分别测量了电阻箱两端的电压、小灯泡两端的电压及电源两端的电压，多次改变电阻箱的阻值继续 实验，并将数据记录在下表中。表中代表小灯泡两端电压的是____________（选填“ 1 U ”“ 2 U ”或“ 3 U ”）。 实验次数 1 2 3 4 5 14 / 17 学科网（北京）股份有限公司 1 U /V 2 3.5 4.5 5.5 6 2 U /V 10 8.5 7.5 6.5 6 3 U /V 12 12 12 12 12 【解释】分析实验数据可得：串联电路中，电源两端的电压等于各个用电器两端的电压之和。 【交流】 (6)为进一步验证这个结论的普遍性，接下来的操作是：____________（写出一条即可）。 【拓展】 (7)在跨学科实践活动中，小明利用上述实验中的小灯泡和电源制作了一盏简易调光台灯，电路图如图4 所 示。滑片P 由B 向左移动，经测量，当变阻器接入电路的阻值为最大阻值的五分之三时，小灯泡恰好正常 发光。在这个过程中，小灯泡两端电压增大了2 V，电流增大了0.1 A。则这盏台灯的额定电流为____________A。 考点8 电阻 1．（2026 江苏连云港）把长短相同、粗细不同的两根镍铬合金丝串联接入电路，则（ ） A．粗镍铬合金丝的电阻大于细镍铬合金丝的电阻 B．粗镍铬合金丝的电阻等于细镍铬合金丝的电阻 C．通过粗镍铬合金丝的电流大于通过细镍铬合金丝的电流 D．通过粗镍铬合金丝的电流等于通过细镍铬合金丝的电流 2．（2026 四川广元）研究表明，不同材料导电性能不同，应用的场景也不相同。下列情景中所选材料合理 的是（ ） A．电烤火炉的发热丝用超导材料更好 B．手机芯片主要是半导体材料 C．高压输电线应选用电阻大的导体材料 D．保险丝用绝缘体材料 3．（2026 天津）如图所示，从玻璃管内的盐水柱两端引出A、B 两根导线，并将其接入电路。若进行以下 四种操作：①将两端活塞向内推；②将两端活塞向外拉；③活塞不动，向管内注入相同浓度的盐水；④活 15 / 17 学科网（北京）股份有限公司 塞不动，适量减少管内盐水。其中能使接入电路的盐水柱电阻变小的是（ ） A．①和③ B．②和③ C．①和④ D．②和④ 4．（2026 黑龙江）随着科技的发展，智能产品逐渐融入我们的生活。如图所示的智能手表可以显示时间、 体温、心率等信息，方便监测身体状态。该手表的橡胶表带是______，手表内集成电路中的二极管主要是 由______材料制成的（两空均选填“导体”“半导体”或“绝缘体”）。 5．（2026 四川达州）小安同学猜想影响导体电阻大小的因素可能与导体的材料、长度和横截面积有关。为 了验证以上猜想，设计了如图甲所示电路。（图中：金属丝长度为l ，直径为d ） (1)连接电路时开关应处于________状态； (2)为了验证导体的电阻大小与材料是否有关，可选用________两根电阻丝进行实验； (3)小安同学先后将A、B 两根电阻丝接入图甲电路a 、b 间，目的是为了验证导体电阻与___________的关 系； (4)该实验运用了科学实验方法：________（选填“控制变量法”或“类比法”）； (5)在研究导体的电阻与长度关系过程中，电流表突然损坏且没有电流表可替换，于是小安同学设计了图乙 所示电路，其中 0 R 为定值电阻。小安先将电阻丝C 接入c 、d 间、读出电压表 1 V 、2 V 示数分别为2 V 和0.4 V ， 16 / 17 学科网（北京）股份有限公司 再换用电阻丝D 接入c 、d 间，电压表 1 V 、 2 V 示数分别为1.8 V 和0.6 V ，则电阻丝C 、D 的电阻之比为 ________。小安另选取多组材料、横截面积相同，长度不同的电阻丝重复实验，均得到电阻丝的电阻之比 等于电阻丝长度之比，表明当导体的材料、横截面积一定时，导体的电阻与导体的长度成正比。则电阻丝D 的长度Dl = ________mm。 6．（2026 四川泸州）在学习了“金属导体电阻的影响因素”后，小红想进一步了解“液态导体电阻的影响 因素”。小红设计了如图甲所示的实验，P 为水平柱状玻璃管，右端电极固定，左端电极自由移动可改变 管内液体的长度L，管上端开有小孔可注入液体，下端有一阀门K 可放出液体。 (1)图甲所示实验方案通过______反映液态导体的电阻大小，下列______实验中也用到了同样的实验方法。 A．探究光的反射定律 B．探究液体内部的压强与哪些因素有关 C．探究杠杆的平衡条件 (2)老师建议小红在电路中增加一个灵敏电流计，如图乙所示，这样做可更灵敏地通过电流变化反映______ 的变化。 (3)小红先在P 中注入半管盐水，关闭K ，拟将左侧电极向右推，以探究电阻与长度的关系。老师指出这样 设计有问题，问题是______。 (4)于是，小红控制左端电极位置不变，关闭K ，继续注入盐水，发现注入的盐水越多，电流计示数越大， 由此可知：盐水导体长度不变时，电阻随______增大而减小。 (5)接着，改变管中盐水的长度L ，始终保持管中注满盐水。多次实验获取数据，并作出电流I 与长度L 的 关系，如图丙中实线a 所示，由图像可知，注满盐水时，长度越长，电阻______。 (6)小红换另一种液体，重复（5）中实验步骤，采集数据，绘制出如图丙中虚线b 所示的图像，可判断这种 液体导电性比盐水更______（选填“好”或“差”）。 考点9 变阻器 1．（2026 四川成都）小聪设计了如图所示的电路，在G、H 间接入滑动变阻器，闭合开关S，滑片P 向右 17 / 17 学科网（北京）股份有限公司 移动时，电流表示数变大。以下四种接入方式中，符合要求的是（ ） A． B． C． D．
