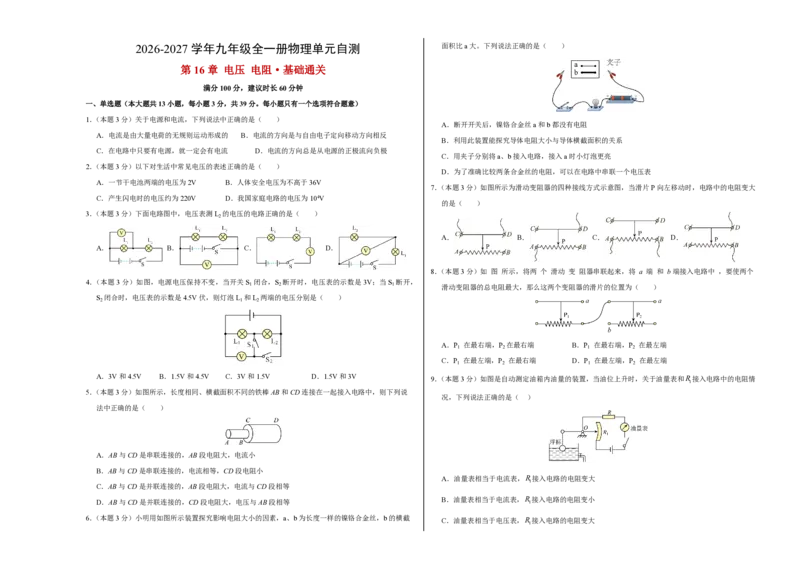

2026-2027 学年九年级全一册物理单元自测
第16 章 电压 电阻·基础通关
满分100 分，建议时长60 分钟
一、单选题（本大题共13 小题，每小题3 分，共39 分。每小题只有一个选项符合题意）
1．（本题3 分）关于电源和电流，下列说法中正确的是（ ）
A．电流是由大量电荷的无规则运动形成的
B．电流的方向是与自由电子定向移动方向相反
C．在电路中只要有电源，就一定会有电流
D．电流的方向总是从电源的正极流向负极
2．（本题3 分）以下对生活中常见电压的表述正确的是（ ）
A．一节干电池两端的电压为2V
B．人体安全电压为不高于36V
C．产生闪电时的电压约为220V
D．我国家庭电路的电压为104V
3．（本题3 分）下面电路图中，电压表测L2 的电压的电路正确的是（ ）
A．
B．
C．
D．
4．（本题3 分）如图，电源电压保持不变，当开关S1 闭合，S2 断开时，电压表的示数是3V；当S1 断开，
S2 闭合时，电压表的示数是4.5V 伏，则灯泡L1 和L2 两端的电压分别是（ ）
A．3V 和4.5V
B．1.5V 和4.5V
C．3V 和1.5V
D．1.5V 和3V
5．（本题3 分）如图所示，长度相同、横截面积不同的铁棒AB 和CD 连接在一起接入电路中，则下列说
法中正确的是（ ）
A．AB 与CD 是串联连接的，AB 段电阻大，电流小
B．AB 与CD 是串联连接的，电流相等，CD 段电阻小
C．AB 与CD 是并联连接的，AB 段电阻大，电流与CD 段相等
D．AB 与CD 是并联连接的，CD 段电阻大，电压与AB 段相等
6．（本题3 分）小明用如图所示装置探究影响电阻大小的因素，a、b 为长度一样的镍铬合金丝，b 的横截
面积比a 大。下列说法正确的是（ ）
A．断开开关后，镍铬合金丝a 和b 都没有电阻
B．利用此装置能探究导体电阻大小与导体横截面积的关系
C．用夹子分别将a、b 接入电路，接入a 时小灯泡更亮
D．为了准确比较两条合金丝的电阻，可以在电路中串联一个电压表
7．（本题3 分）如图所示为滑动变阻器的四种接线方式示意图，当滑片P 向左移动时，电路中的电阻变大
的是（ ）
A．
B．
C．
D．
8．（本题3 分）如 图 所示，将两 个 滑动 变 阻器串联起来，将 a 端 和 b 端接入电路中 ，要使两个
滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为（ ）
A．P1 在最右端，P2 在最右端
B．P1 在最右端，P2 在最左端
C．P1 在最左端，P2 在最右端
D．P1 在最左端，P2 在最左端
9．（本题3 分）如图是自动测定油箱内油量的装置，当油位上升时，关于油量表和
1R 接入电路中的电阻情
况，下列说法正确的是（ ）
A．油量表相当于电流表，
1R 接入电路的电阻变大
B．油量表相当于电流表，
1R 接入电路的电阻变小
C．油量表相当于电压表，
1R 接入电路的电阻变大
D．油量表相当于电压表，
1R 接入电路的电阻变小

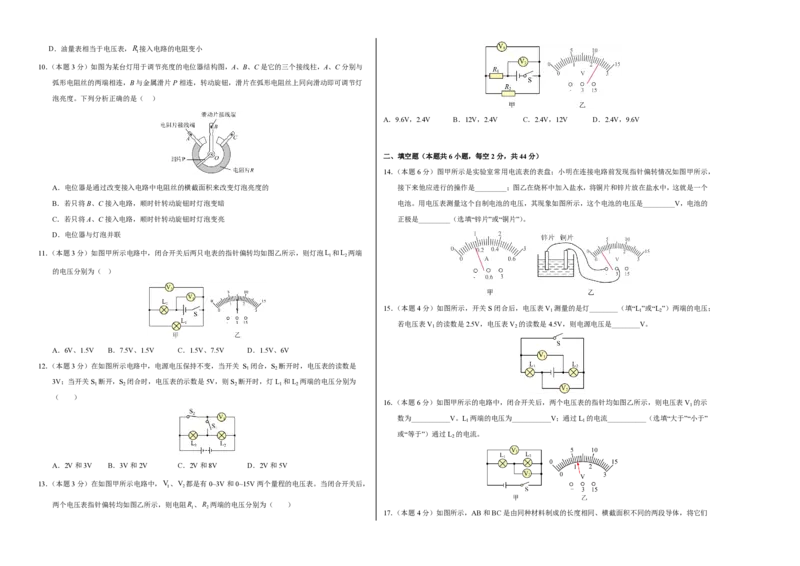

10．（本题3 分）如图为某台灯用于调节亮度的电位器结构图，A、B、C 是它的三个接线柱，A、C 分别与
弧形电阻丝的两端相连，B 与金属滑片P 相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯
泡亮度。下列分析正确的是（ ）
A．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
B．若只将B、C 接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C 接入电路，顺时针转动旋钮时灯泡变亮
D．电位器与灯泡并联
11．（本题3 分）如图甲所示电路中，闭合开关后两只电表的指针偏转均如图乙所示，则灯泡
1
L 和
2
L 两端
的电压分别为（ ）
A．6V、1.5V
B．7.5V、1.5V
C．1.5V、7.5V
D．1.5V、6V
12．（本题3 分）在如图所示电路中，电源电压保持不变，当开关 S1 闭合，S2 断开时，电压表的读数是
3V；当开关S1 断开，S2 闭合时，电压表的示数是5V，则S2 断开时，灯L1 和L2 两端的电压分别为
（ ）
A．2V 和3V
B．3V 和2V
C．2V 和8V
D．2V 和5V
13．（本题3 分）在如图甲所示电路中，
1
V 、
2
V 都是有0~3V 和0~15V 两个量程的电压表。当闭合开关后，
两个电压表指针偏转均如图乙所示，则电阻
1R 、
2
R 两端的电压分别为（ ）
A．9.6V，2.4V
B．12V，2.4V
C．2.4V，12V
D．2.4V，9.6V
二、填空题（本题共6 小题，每空2 分，共44 分）
14．（本题6 分）图甲所示是实验室常用电流表的表盘；小明在连接电路前发现指针偏转情况如图甲所示，
接下来他应进行的操作是_________；图乙在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个
电池。用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是_________V，电池的
正极是_________（选填“锌片”或“铜片”）。
15．（本题4 分）如图所示，开关S 闭合后，电压表V1 测量的是灯________（填“L1”或“L2”）两端的电压；
若电压表V1 的读数是2.5V，电压表V2 的读数是4.5V，则电源电压是________V。
16．（本题6 分）如图甲所示的电路中，闭合开关后，两个电压表的指针均如图乙所示，则电压表V1 的示
数为___________V。L1 两端的电压为___________V；通过L1 的电流___________（选填“大于”“小于”
或“等于”）通过L2 的电流。
17．（本题4 分）如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们
连入电路中．比较这两段导体的电阻及通过它们的电流的大小，有
AB
R
_________
BC
R
,
AB
I
______
BC
I
（填“＞”、“＜”或“＝”）
18．（本题6 分）图1 为可调亮度台灯，图2 为其用于调光的电位器结构图，电位器应与灯泡__________
（选填“串联”或“并联”），它是通过改变电阻片接入电路中的_________来改变其接入电路中的电阻，
欲使滑片P 顺时针转动时灯泡变暗，应将接线柱________接入电路。
19．（本题4 分）如图甲所示，电阻箱的示数是______Ω；如图乙，若顺时针旋动旋钮，电位器接入电路的
电阻变大，则应该将______（选填“AB”或“BC”）两个接线柱接入电路。
三、作图题（共3 分）
20．（本题3 分）如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
①闭合开关S 后，向右移动滑动变阻器的滑片，小灯泡变暗；
②电压表测量滑动变阻器两端的电压。
四、实验题（本题共2 小题，每空2 分，共16 分）
21．（本题8 分）小明同学在“探究串联电路电压的规律”实验中，设计了如图所示的电路；
（1）小明连接电路时，刚接好最后一根导线，就发现小灯泡发光了，产生这一现象的原因是
___________；
（2）实验时，应该选择规格 ___________（选填“相同”或“不同”）的小灯泡进行实验；
（3）小明完成了实验，并把数据记录在表中，
UAB/V
UBC/V
UAC/V
1.6
1.2
2.8
分析实验数据，小明得出实验结论：串联电路两端的电压 ___________（选填“大于”、“小于”或“等
于”）各部分电路两端电压之和，小明同学实验设计方案的不足之处是：___________。
22．（本题8 分）如图是“探究电阻的大小跟哪些因素有关”的实验，请完成以下问题：
导体代号
长度（m）
横截面积（mm2）
材料
A
0.6
0.4
镍铬合金
B
1.2
0.4
镍铬合金
C
0.6
0.4
锰铜
（1）若选择电阻丝A、B，可以研究导体电阻的大小与导体__________的关系。若把A、B 两导体首
尾相连后再接入电路中 M、N 两端，会发现电流表示数_________（选填“增大”“减小”或“不变”），说
明两导体串联后电阻将变大，相当于增加了导体的长度；
（2）把电阻丝C 接入电路中M、N 两端，闭合开关，用酒精灯加热，发现电流表示数变小，说明温
度越高，导体的电阻__________（选填“越大”“越小”或“不变”）；
（3）若实验室中没有粗细不同的同种材料的电阻丝，我们可以采用___________电阻丝的方法来研究
电阻大小与横截面积的关系。
五、计算题（共12 分）
23．（本题6 分）如图所示，电源电压为3V，当开关S 闭合时，灯泡L1、L2 正常发光，两只完全相同的电
流表A1、A2 指针偏转均如图所示，求：
（1）灯泡L1、L2 两端的电压分别是多少？
（2）通过灯泡L1、L2 的电流各为多少？
（3）若灯泡L2 的灯丝烧断了，电流表A1、A2、电压表V 的示数分别是多少？
24．（本题6 分）如图中的甲图所示电路，V1、V2 是两只相同的电压表。当闭合开关后，灯泡L1 和L2 都发
光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。则：
（1）求灯L2 两端的电压及电源电压；
（2）若将L1 和L2 改接为图丙所示的电路，电源电压不变，闭合开关后，灯泡L1 和L2 都发光，此时
电流表A2 的示数为1.0A，电流表A1 的示数为0.6A，求此时通过灯L2 的电流以及L2 两端的电压；
（3）在丙图中，若L2 突然灯丝断了，那么电流表A1、电流表A2 的示数分别是多少？
